白黒設定で印刷を行いたい
【概要】
図形を白黒で印刷した際にうまくいかない場合、現象に沿って下記をご確認ください。
【モデルタブで現象が発生している場合】

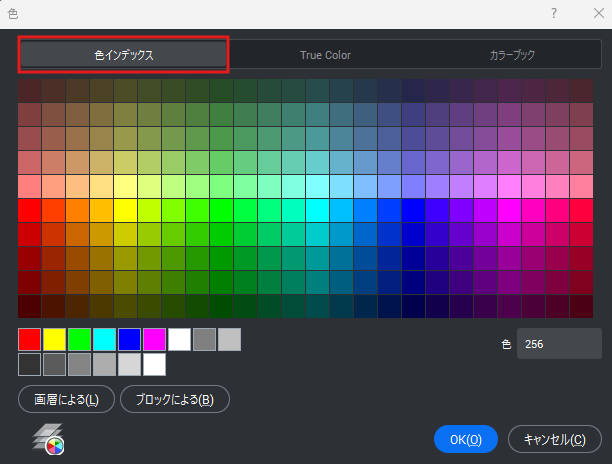

- 図形の色がインデックスカラー (色インデックス) となっているか
※True Color の場合は白黒になりません - モデルタブを右クリック＞[印刷] 設定の印刷オプション [印刷スタイルで印刷] に、チェックがついているか
- モデルタブを右クリック＞[印刷] 設定のシェードビューポートオプション [シェード印刷] を、「表示」に変更する
【レイアウトタブで現象が発生している場合】
- ビューポートの [表示スタイル] は「2D ワイヤーフレーム」となっているか
※[表示スタイル]はプロパティバーにてご確認頂けます
【印刷時にグレーも混ざって表示される場合】
カラープリンタの設定で直接モノクロ設定を行うと薄いグレーで表示される事があります。
その場合、CAD上の印刷ダイアログにて設定を行って頂く必要がございます。
下記の手順をご確認ください。
（操作手順）
- 画面上部 メニューバーの[ファイル]-[印刷]-[印刷]より、印刷ダイアログを開きます。
- ダイアログ右上の印刷スタイルテーブルにて、「monochrome.ctb」を選択します。
- ダイアログ右側の印刷オプションにて、「印刷スタイルで印刷」にチェックをつけます。
