寸法値の文字高さを変更する方法

寸法値の文字高さを変更する方法

「寸法スタイル設定」から、寸法の文字高さを変更する手順について説明します。

概要

  1. 現在使用されている「寸法スタイル」を確認
  2. 1.で確認した「寸法スタイル」の「文字高さ」を任意数値に変更


操作手順

  1. 現在使用されている「寸法スタイル」を確認します。CAD画面上にある任意の寸法文字をクリックします。

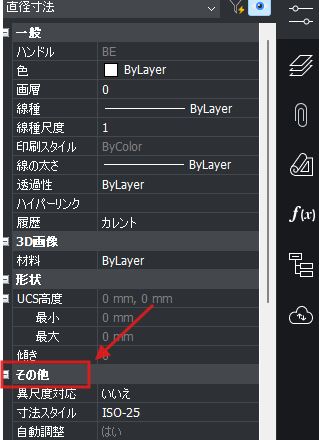

  2. 「プロパティパネル」から「その他」の項目を確認します。

  3. 「寸法スタイル」の項目に表示されている設定名を確認します。(今回はISO-25)

  4. メニューバーの[ツール]-[図面エクスプローラ]-[寸法スタイル設定]を選択します。
  5. 手順3.で確認した
    設定名を選択します。(青丸が選択アイコンです。)

  6. 「寸法スタイルを編集」欄の[文字]-[文字高さ]の項目に、任意の数値を入力します。(今回は10にします)

  7. 右上の[×]をクリックし、「図面エクスプローラ」 ダイアログを閉じます。
    →以後、[寸法記入]コマンドを使用すると、「文字高さ」が変更後の数値で表示されます。

    【※重要※】
    ・本手順で変更した設定の適用範囲は、CAD画面で開いている.dwg図面のみです。

    ・別タブで新規図面(例:Drawing2など)を作成する場合や、
    CAD画面を一旦閉じ、再度新規図面を作図する際は設定が変更前に戻ってしまいます。

    ・変更後の設定を常にデフォルトで使用したい場合はテンプレートを作成する必要があります。

    ・テンプレート作成方法についてはこちらをご参照ください。
