中心線・中心マークの色や線種を変更したい
概要
中心線・中心マークの線種や色を変更する場合、図面毎にデフォルト設定を定義することが可能です。
設定した図面をテンプレートとして保存すると、毎回同じ設定で新規図面を作成することができます。
設定の確認・変更
- メニューの [設定]-[設定] より「設定」ダイアログを開きます。
- ダイアログ上部の検索欄に 中心図形 と入力します。

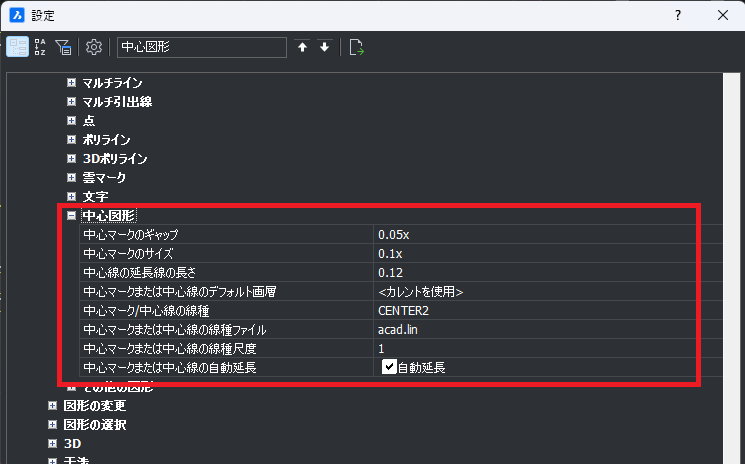

- [中心図形] 項目が表示されます。
※表示されない場合は [図面]-[2D作図]-[図形の作成]-[中心図形] を展開します。
設定例
①中心マーク/中心線のデフォルト画層を定義する(+色を指定する)

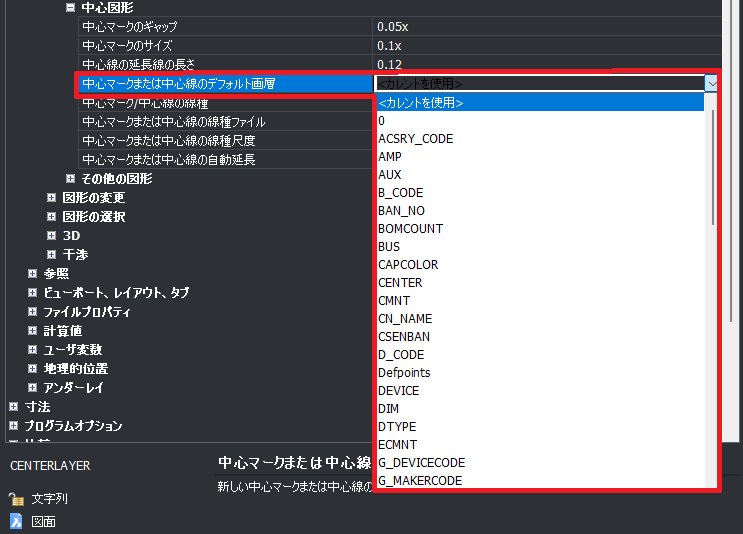

中心図形の画層は、[中心マークまたは中心線のデフォルト画層]項目で設定します。
初期値は <カレントを使用> となっており、現在の画層に中心図形が作成される設定になっており、色も現在画層の設定が反映されます。
特定の画層名を設定することで、中心図形の作成画層をその画層に固定することができ常にその画層の色設定を反映させることができます。
【例： 画層名「CENTER」を中心図形の画層として設定し、色を赤にする場合】
[中心マークまたは中心線のデフォルト画層]設定で「CENTER」を指定します。

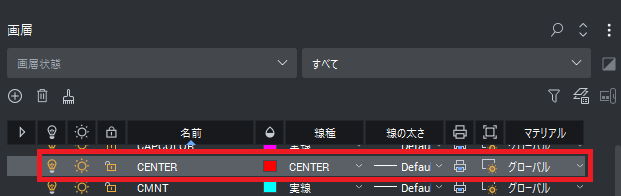

「画層」パネル または 図面エクスプローラの「画層管理」 から「CENTER」画層の色を赤に設定します。
②中心マーク/中心線の線種を変更する

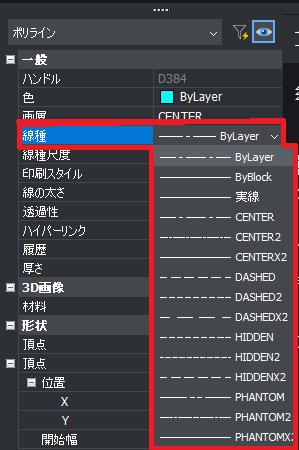

中心図形の線種は [中心マーク/中心線の線種] 項目で指定することが可能です。
※線種名はリスト選択ではなく直接指定のため、あらかじめプロパティパネルなどで使用したい線種名をご確認のうえご入力ください。
テンプレートへの反映について
中心図形に関する設定は図面毎の設定となりますので、行った設定は他の図面には反映されません。
新規図面作成時に毎回同じ設定を使用されたい場合は、設定を行った図面を図面テンプレートに保存いただくことで、毎回同じ設定をご利用いただけます。
詳細なテンプレート作成の手順につきましては下記ページをご参照ください。
