"ACAD-DENKIの起動に失敗しました。"メッセージでACAD-DENKIが起動しない

"ACAD-DENKIの起動に失敗しました。"メッセージでACAD-DENKIが起動しない

概要

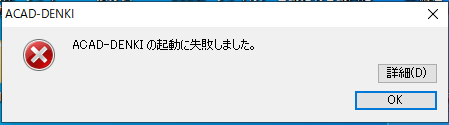

BricsCADベースでACAD-DENKI等の弊社アドオン製品を起動したとき下記のような"ACAD-DENKIの起動に失敗しました。"メッセージが表示される場合があります。

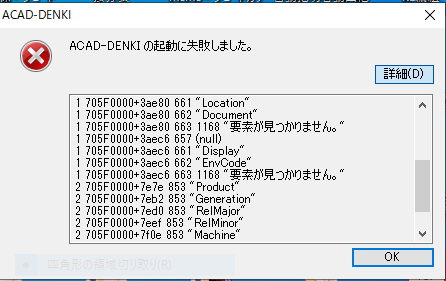

[詳細(D)]を押すと"要素が見つかりません。"という記述が含まれています。

原因

BricsCAD側のプロファイルで記録されている WSCURRENT システム変数の値が、現在ロードしようとするメニューファイルに存在しない状態でAlfatech製品を起動しようとすると本現象が発生します。
このような現象はバージョンアップによってBricsCAD側のメニューファイルの構成に変更があり、かつ、古いバージョンからプロファイルを引き継いでいるケースで発生することがあります。
このような条件でAlfatech製品のアイコンや電キャビからCADを起動しようとすると、この齟齬を解消できずエラーとなります。

解決策

該当プロファイルをBricsCAD単体で起動することで、 WSCURRENT システム変数の値の齟齬が解消されます。
以降、Alfatech製品のアイコンから起動しても正常に起動できるようになります。
ACAD-DENKIを例に対応手順を下記記載します。
  1. アルファテックランチャーを起動し、左ペインより[管理ツール]、右ペインで[場所の確認と一括変更]を選択して起動します。

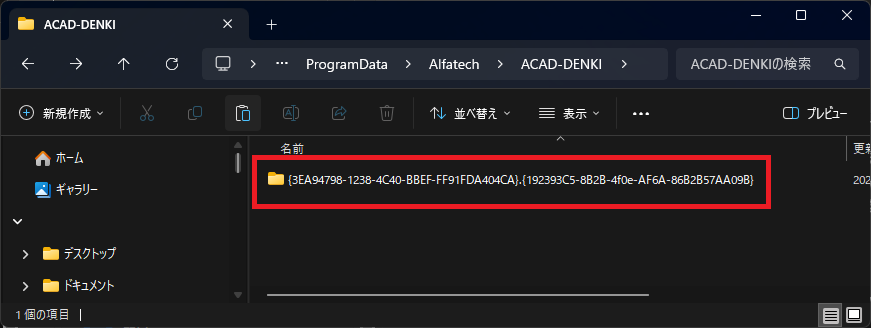

  2. "設定環境の作成先"に表示されるフォルダパスを控え、Windowsのエクスプローラでそのパスを開きます。
  3. 英数字の羅列の環境フォルダが(存在する環境の数だけ)格納されております。このフォルダ名がBricsCADのプロファイル名と一致しています。

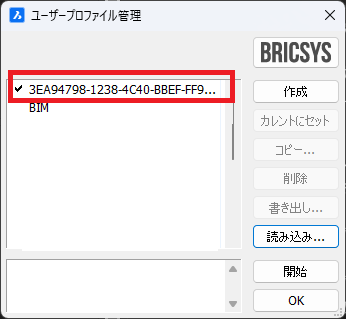

  4. Windowsのスタートメニューより[B]-[Bricsys]-[V**x64ユーザプロファイル管理]を起動します。
  5. 先ほど確認した環境フォルダ名と同名のプロファイルが存在するので、そちらをダブルクリックします。
  6. BricsCADが起動することを確認します。
  7. 一度CADを終了し、ACAD-DENKIアイコンから起動し、正常起動することを確認します。
※複数のACAD-DENKI環境がある場合、手順5.~7.を全ての環境について実施します。
