シンボルを配置しようとしたところ、形状が異なっている

図面上に配置したシンボル(ブロック)は、
その後該当の図形を削除しても図面内に形状やブロック名等の情報が保存されます。
その為、修正前のシンボルを一度でも配置した事がある場合
修正後のシンボルを配置する際、修正前の形状が呼び出されます。
下記の手順にてシンボル置換を行って下さい。

【操作方法】

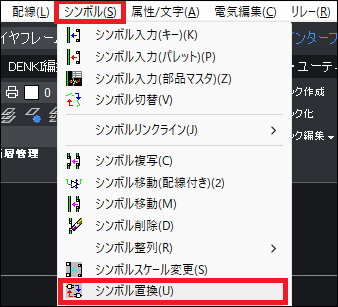

    1.メニューバーから[シンボル]-[シンボル置換]をクリックします。

　

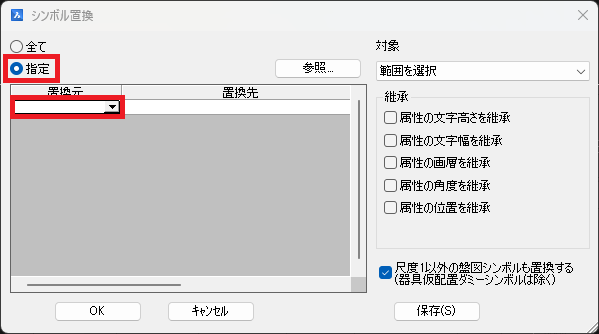

    2.[指定]をクリックし、対象のシンボルを指定します。

　

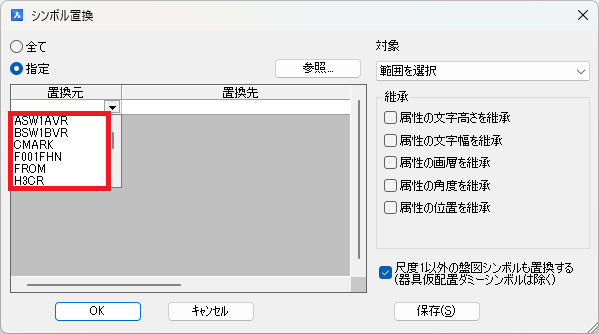

    3.[置換元]の欄に、指定したシンボルの名称が表示されます。

　 ※シンボル名が不明な場合、[参照]ボタンをクリックすると置換元シンボルを図面から直接指示できます。　

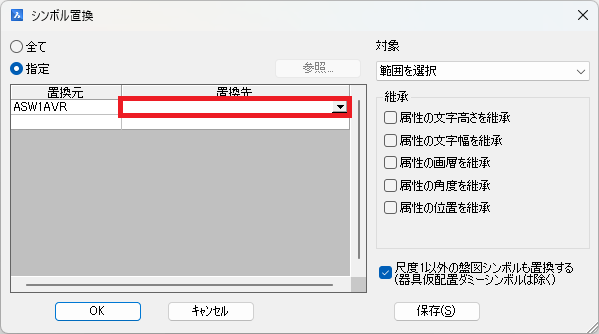

    4.[置換先]のシンボル名を、シンボル庫内から参照（もしくは手入力）します。

　　※[置換元]と[置換先]のシンボル名称が同じ場合、[置換先]は省略可能です。

　

　5.対象の図面を選択し、[OK]をクリックします。
　
