シンボル入力(部品マスタ)コマンドを実行したが、検索結果に表示されない部品がある。

コマンドの説明

[シンボル入力(部品マスタ)]は、部品マスタデータベース上のデータを検索し、部品マスタに登録されているシンボルを図面に配置するコマンドです。

※ 別途、ACAD-Parts(オプション) が必要です。

現象

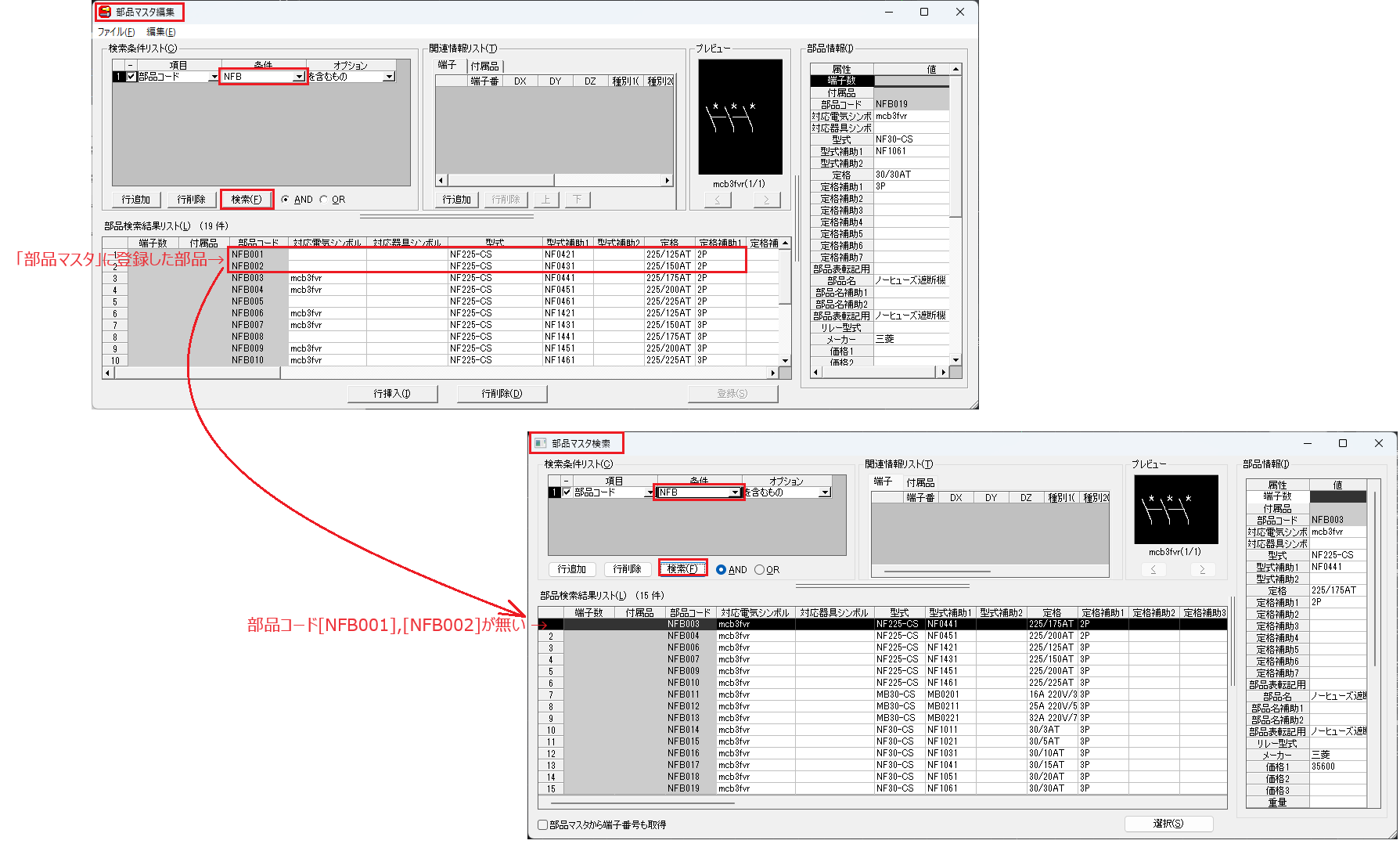

[シンボル入力(部品マスタ)]コマンドを実行し、「部品マスタ検索」ダイアログから部品を検索すると、「部品マスタ編集」で登録済みの部品が、検索結果に表示されない。

原因

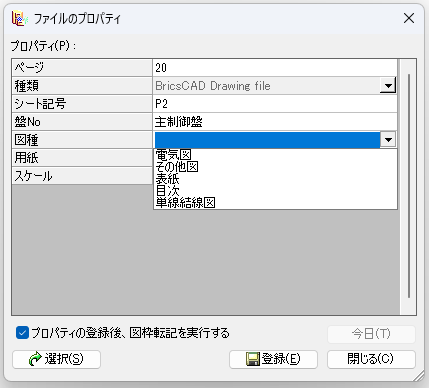

本コマンドは、シンボルを配置する図面の図枠(図種)によって配置されるシンボルが変わります。

例えば、図種が電気図の場合は、「対応電気シンボル」にシンボル名が登録されているレコードが検索対象になります。

そのため、部品マスタメンテナンスで、「対応電気シンボル」にシンボル名を登録していないレコードは、検索結果に表示されません。

検索対象 (図種別)

図種：電気図を選択した場合

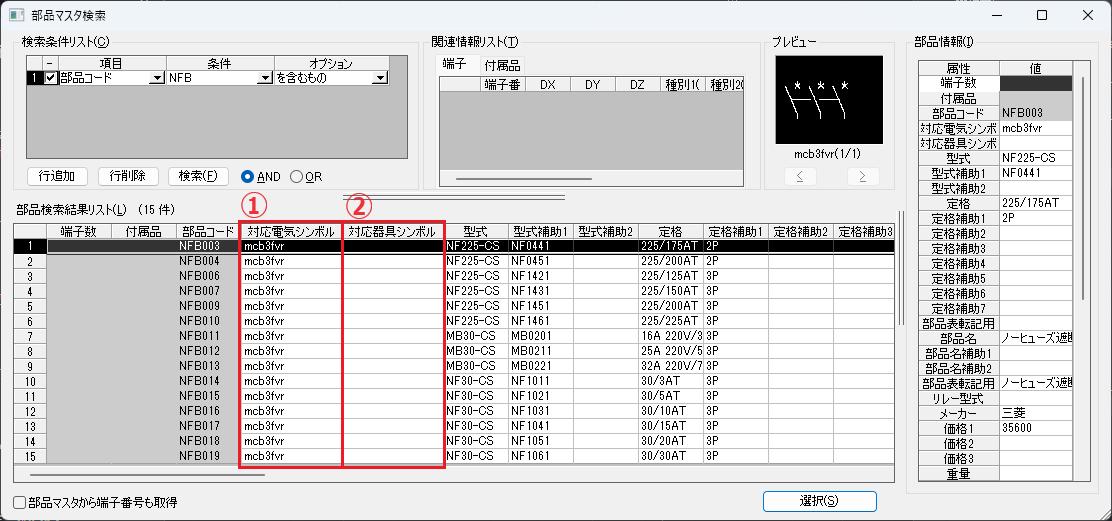

　　　下図①「対応電気シンボル」にシンボル名が登録されているレコードが検索の対象となります。

図種：その他図(表紙、目次)、単線結線図を選択した場合

　　　下図②「対応器具シンボル」にシンボル名が登録されているレコードが検索の対象となります。
