シンボルグループ化について説明します。

シンボルのグループ化には以下の3種類があります。

①電気シンボルグループ化：縦(垂直配線用)、横(水平配線用)の電気シンボルを互いに認識させます。

②多相シンボルグループ化：多相シンボル入力での、親シンボル、子シンボルの認識をさせます。

③器具シンボルグループ化：各方向ごとに器具シンボルを設定し、それぞれを認識させます。

操作

1. [シンボル]-[シンボルグループ化]-[電気シンボル] をクリックします。

2. [...] ボタンをクリックして、縦方向用のシンボルを指定します。

3.ブロックの選択ダイアログが表示されますので、シンボルを選択します。

選択できるシンボルの種別はコイル、接点、電気図、ロジックのみとなります。

編集中の図面や、他の端末でオープンされている図面を選択することはできません。

[調査] ボタンをクリックすると、シンボルリストに方向型および登録されているグループ状態が表示されます。

4. 同様に横方向用のシンボルも指定します。

グループ化済みのシンボルを選択した場合、グループ化した相手シンボルも表示します。

5. [OK] ボタンをクリックするとグループ化を行います。

6. 確認のメッセージボックスが表示されますので、グループ化を行う場合は [はい(Y)] ボタンをクリックします。

7. グループ化が完了すると、完了のメッセージボックスが表示されます。

操作

1. [シンボル]-[シンボルグループ化]-[多相シンボル] をクリックします。

2. [...] ボタンをクリックして、親シンボルを指定します。

3. ブロックの選択ダイアログが表示されますので、シンボルを選択します。

選択できるシンボルの種別はコイル、接点、電気図、ロジックのみとなります。

編集中の図面や、他の端末でオープンされている図面を選択することはできません。

[調査]ボタンをクリックすると、シンボルリストに多相シンボル型および登録されているグループ状態が表示されます。

4. 同様に子シンボルを指定します。

グループ化済みのシンボルを選択した場合、グループ化した相手シンボルも表示します。

5. [OK] ボタンをクリックするとグループ化を行います。

6. 確認のメッセージボックスが表示されますので、グループ化を行う場合は [はい(Y)] ボタンをクリックします。

7. グループ化が完了すると、完了のメッセージボックスが表示されます。

操作

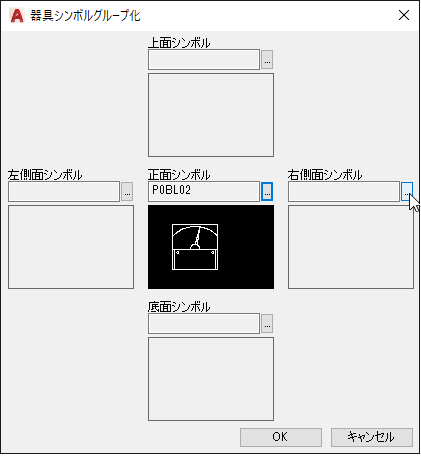

1. [シンボル]-[シンボルグループ化]-[器具シンボル] をクリックします。

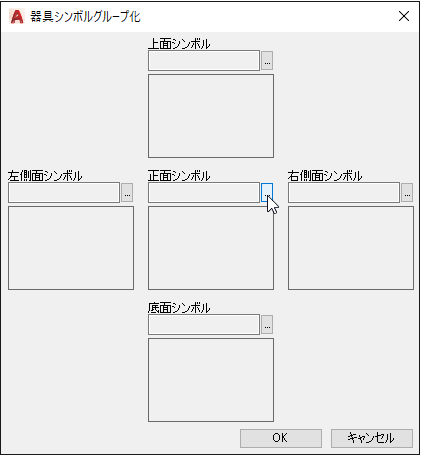

2. [...] ボタンをクリックして、正面シンボルを指定します。

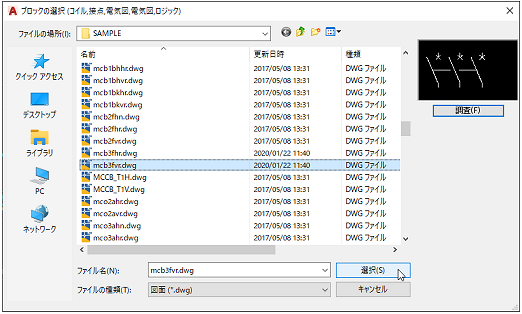

3. ブロックの選択ダイアログが表示されますので、シンボルを選択します。

選択できるシンボルの種別は盤図、機構図のみとなります。 編集中の図面や、他の端末でオープンされている図面を選択することはできません。

[調査]ボタンをクリックすると、シンボルリストに方向型および登録されているグループ状態が表示されます。

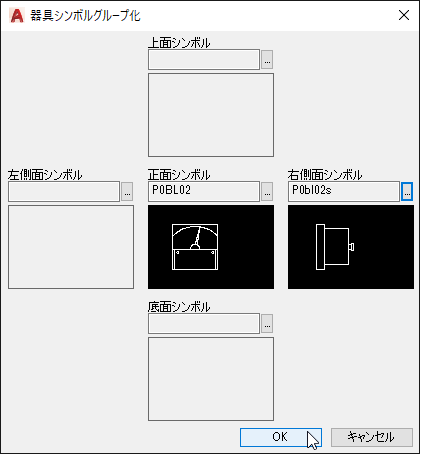

4. 同様に各方向のシンボルも指定します。

グループ化済みのシンボルを選択した場合、グループ化した相手シンボルも表示します。 2つ以上のシンボルを指定する必要がありますが、無指定の方向が存在してもかまいません。

5. [OK] ボタンをクリックするとグループ化を行います。

6. 確認のメッセージボックスが表示されますので、グループ化を行う場合は [はい(Y)] ボタンをクリックします。

7. グループ化が完了すると、完了のメッセージボックスが表示されます。

グループ情報を持ったシンボルのグループ情報を削除しグループ化を解除します。

操作

1. [シンボル]-[シンボルグループ化]-[グループ解除] をクリックします。

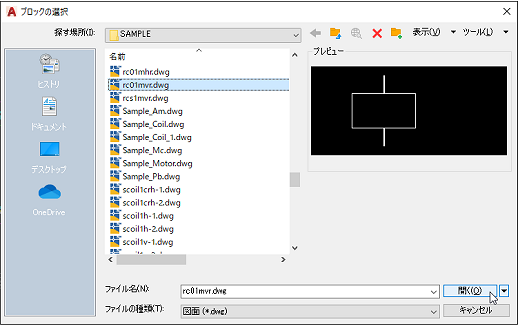

2. ブロックの選択ダイアログを表示しますので、グループ解除するシンボルを選択し、 [開く(O)] ボタンをクリックします。

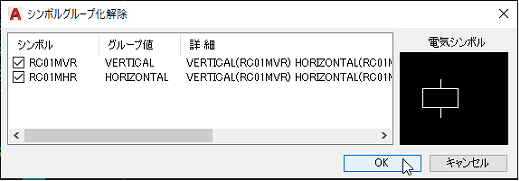

3. 選択シンボルのグループ化情報を表示しますので、シンボルグループ化解除対象にチェックが 付いていることを確認してから、[OK] ボタンをクリックすることで、グループ化の 解除が行われます。
