新たに追加した線番シンボルが出てきません

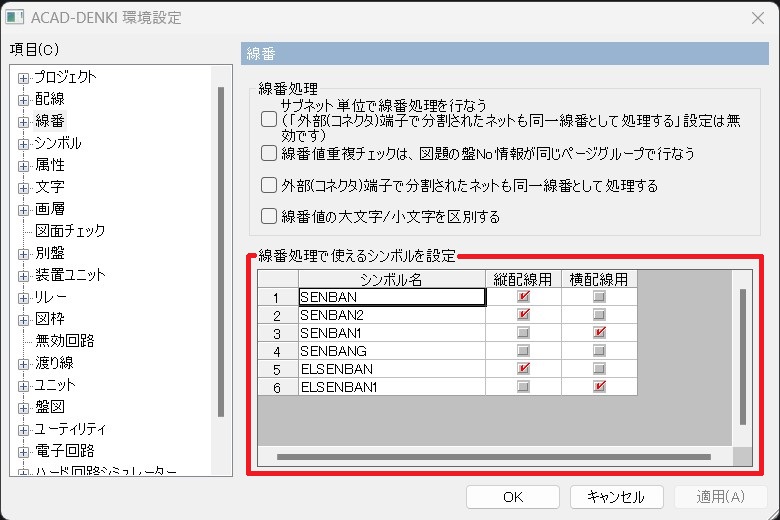

ACAD-DENKI環境設定にて使用のチェックをご確認ください。
1.メニューの[電気編集]-[ACAD-DENKI 環境設定]を選択します。
2.環境設定より左側項目の[線番]を選択します。
3.チェックを確認します。
こちらのチェックが外れている場合は表示されません。
個別線番入力で配置する場合、コマンドオプションより線番シンボルの変更を行ってください。
1.メニューの[配線]-[線番]-[個別線番入力]を選択します。

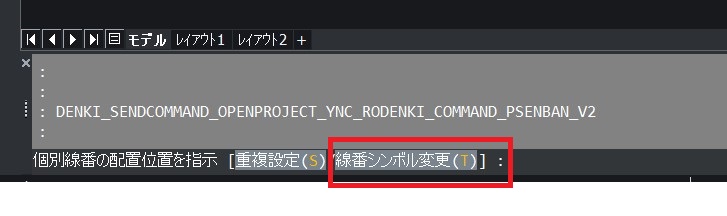

2.コマンドラインより T を入力しEnterを押します。
または[線番シンボル変更(T)]をクリックします。
3.「□環境設定の指定シンボルを使用する」のチェックを外します。
4.線番シンボルを変更します。
5.[OK]を選択し線番シンボルを配置します。
その他線番コマンドにつきましてはダイアログ内より変更を行ってください。
