電線情報の引出し線を作図すると入力した値が表示されません

電線情報の引出し線を作図すると入力した値が表示されません

引出し線表記の書式設定をご確認ください。

  1. メニューの[配線]-[電線情報]-[引出し線表記]を選択します。
  2. 対象の配線を選択します。

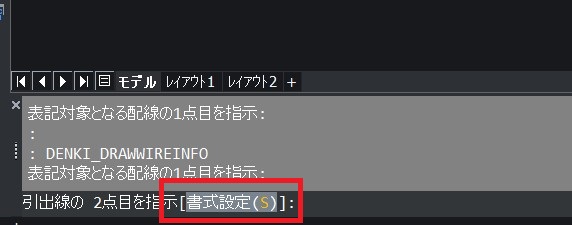

  3. コマンドラインにて S を入力、または[書式設定(S)]を選択します。

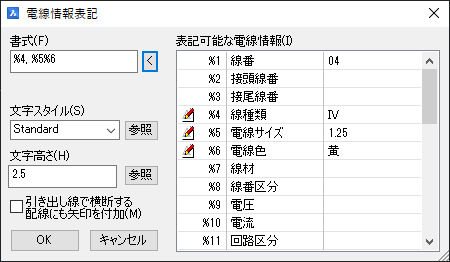

  4. 表示されるダイアログにて現在の設定を確認します。
    [>]ボタンで[表記可能な電線情報]を展開できます。
  5. 項目を追加する場合は、[表記可能な電線情報]よりダブルクリックを行ってください。
    項目に対応したコードが[書式]欄に追記されます。
    コード以外の文字列やスペース等も[書式]欄に追記できます。

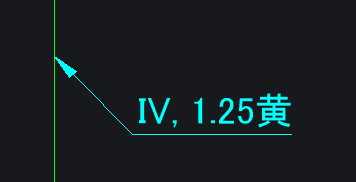

  6. 設定完了後、引出し線を配置して5.で設定した内容が反映されていることを確認します。
