サブネット・同一ネット・論理ネットの違いについて説明します。
ACAD-DENKIでは、配線について以下のように区別しています。

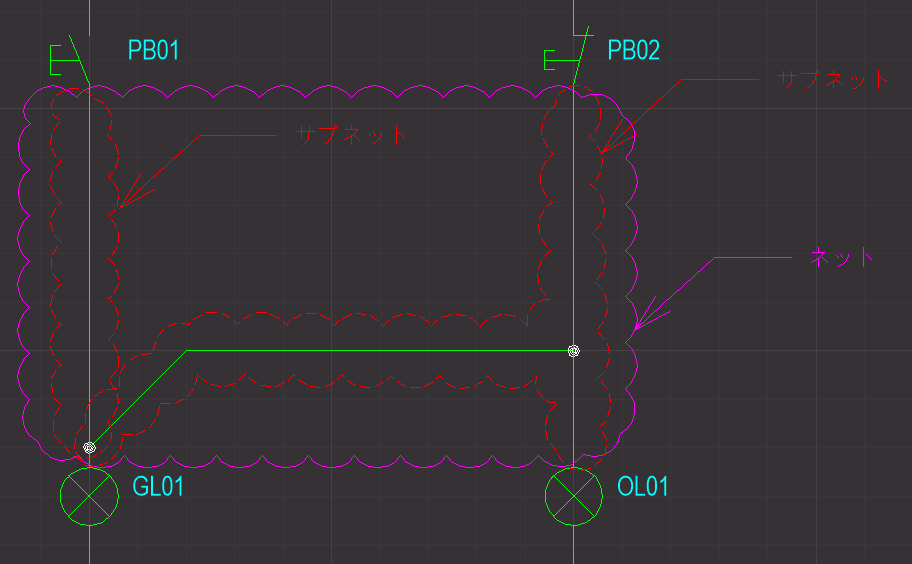

ネット:電気的に等電位になる配線の集合。具体的には配線セグメントの端点同士で接続している配線の集合。
サブネット:ネット内をピンで囲まれている内容にあわせて分割した単位。分岐配線で区切られている場合は、別の単位として扱いサブネットと呼称します。
論理ネット:T分岐接続指定で指定されている繋がりが含まれるもの。T分岐接続情報から生成されるサブネットを含めたネット情報で、図面上の配線とは無関係に発生するため「論理ネット」と呼ばれます。
