リレー処理にてC接点が取れなくなってしまった

リレー処理にてC接点が取れなくなってしまった

ACAD-DENKI環境設定をご確認ください。
  1. メニューの[電気編集]-[ACAD-DENKI環境設定]を選択します。

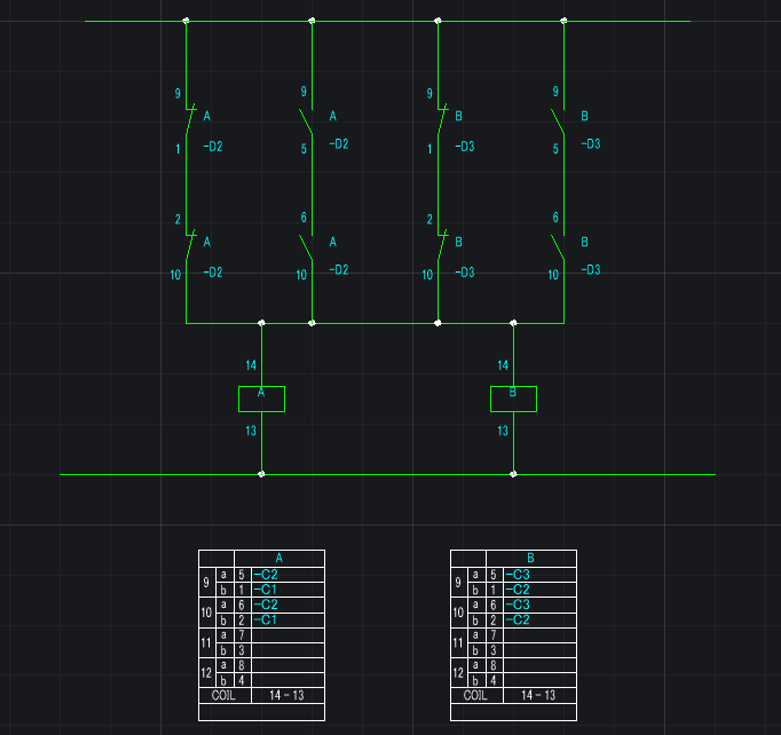

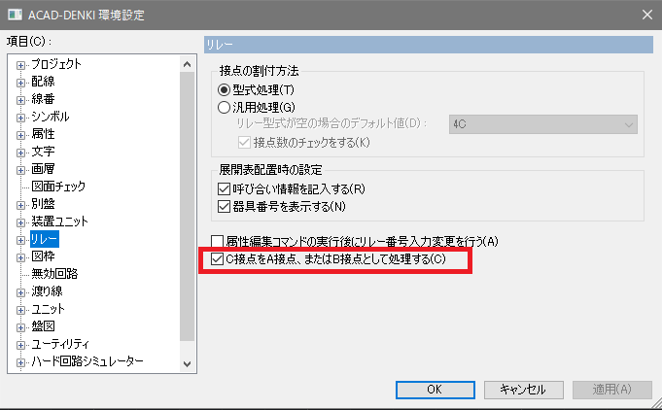

  2. [リレー]－[□C接点をA接点、またはB接点として処理する]にチェックを入れている場合、リレー処理ではC接点をとらない処理となります。

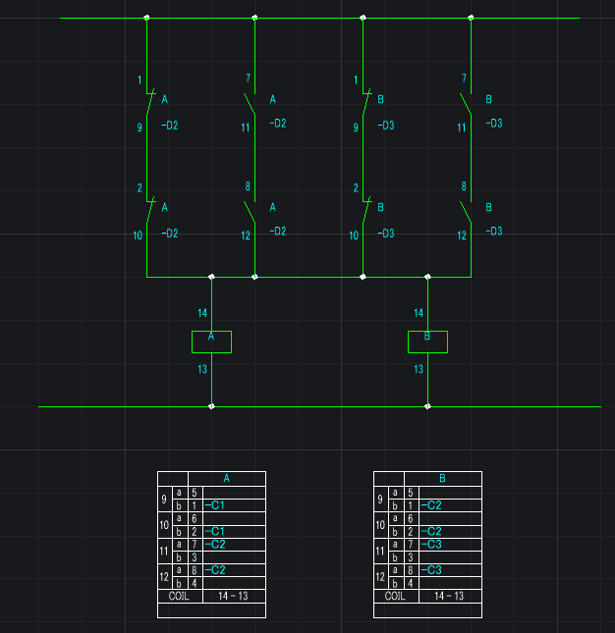

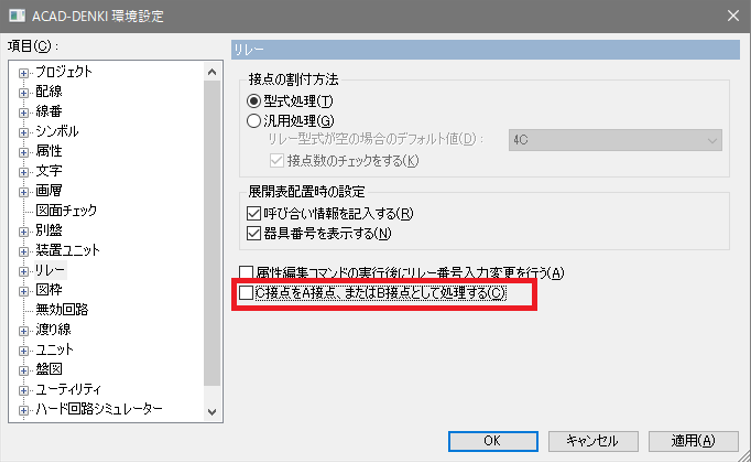

    環境設定にて下の赤枠のチェックが無い場合、次のように、繋がっている配線はコモン線として、C接点処理でのリファレンス処理が実行されます。




    上記図のように、C接点でのリファレンスが取れない場合、[環境設定]の[リレー]の項目の[□C接点をA接点、またはB接点として処理する]にチェックが入っていないか確認ください。通常、デフォルト設定ではチェックは入っていません。
