連続印刷実行時、1つのPDFファイルに複数図面をまとめて出力したい

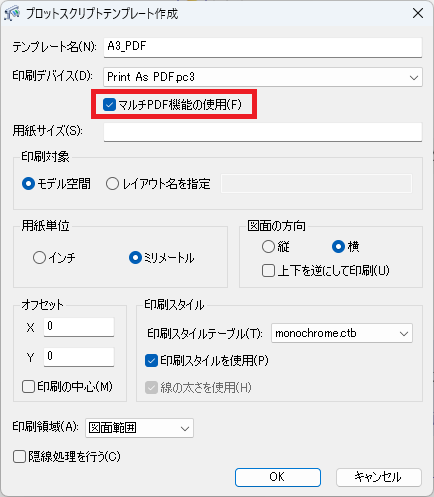

ACAD-DENKI2021より、ACAD-DENKI/電キャビの連続印刷のマルチPDF機能の利用が可能でございます。
対応するドライバーは各ベースCADの標準ドライバーとなる「Print As PDF」または「DWG to PDF」でございます。
上記以外のドライバーは非対応ですのでご注意ください。

通常操作でスクリプトテンプレートのご作成後、記述の変更を行う必要がございます。

テンプレートが未作成の場合は先に作成をお願いいたします。

■プロットスクリプトテンプレートの新規作成方法について

1.プロットスクリプトテンプレート管理を起動します。

2.作成したテンプレートで[編集]を行います。

　テキストで開かれます。

3.記述の修正を行います。

文字列：%PDF_AUTO_OUTPUTPATH%

〇BricsCADの場合

〇AutoCADの場合

4.修正後、上書き保存を行います。

＊ACAD-DENKI2020以下の場合は、行う事が出来ませんのでバージョンアップをご検討ください。
