電キャビからの複数ページへの図題情報編集について
概要
電キャビから複数ページへの図題情報の編集および図枠転記を行う方法は、2通りあります。
目的に応じて使い分けてください。
機能の違い
■プロパティから実行する場合
- 複数の図面を選択して実行することで、同一の変更内容を複数の図面へ一括で反映できます。
■名前の一括変更から実行する場合
- フォルダ内のすべてのファイルの図題情報を確認しながら、ファイルごとに個別の変更を行うことができます。
- [ファイル名]および[シート名]の変更は名前の一括変更からのみ実行可能です。
プロパティからの実行手順

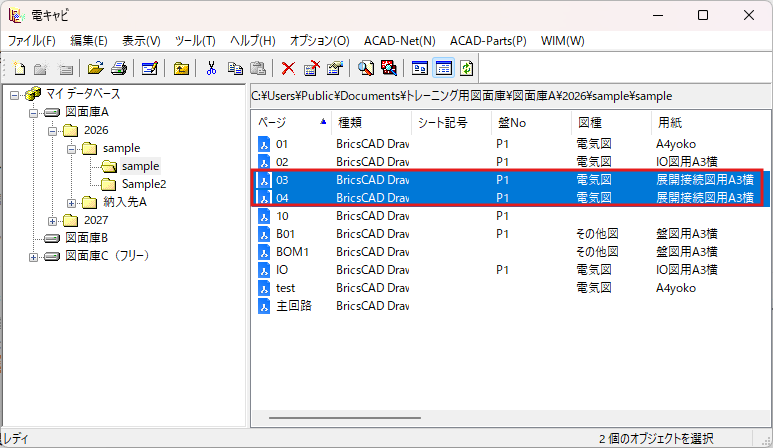

- 電キャビから図題情報を変更するファイルを選択します。（複数選択可）

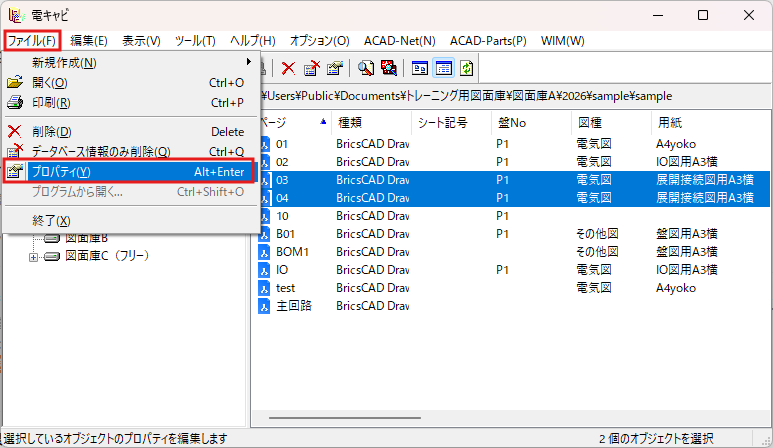

- 画面上部のメニューより、[ファイル]-[プロパティ]をクリック、もしくはファイルの上で右クリックにて[プロパティ]を選択します。

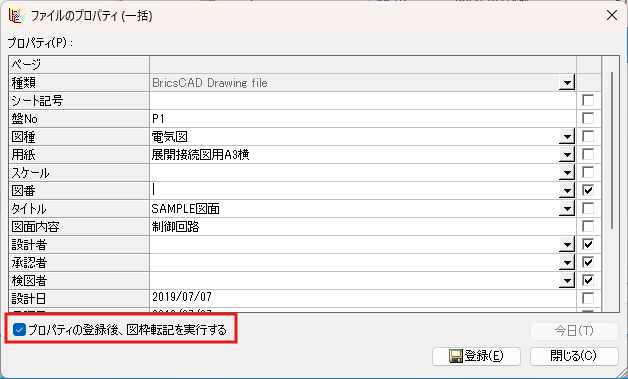

- 「ファイルのプロパティ」ダイアログにて必要な項目の値を変更します。
- [☑プロパティの登録後、図枠転記を実行する]にチェックを付けます。
- [登録]をクリックします。
- 図枠転記が終了するとダイアログが表示されますので、[OK]をクリックして終了します。
名前の一括変更からの実行手順

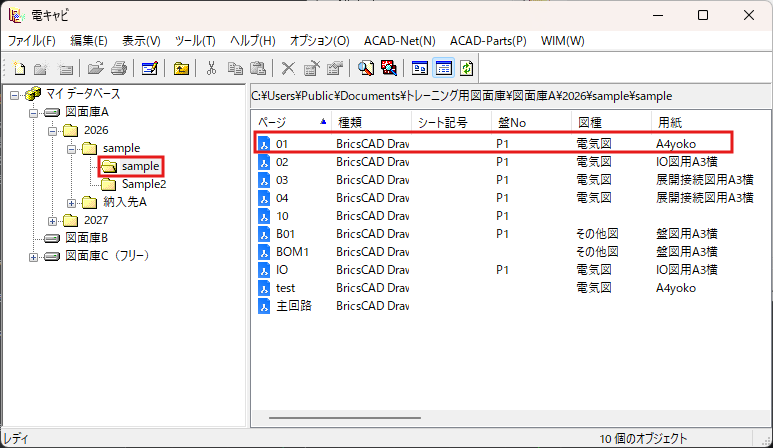

- 電キャビから図題情報を変更するファイル、もしくは最下層フォルダを選択します。

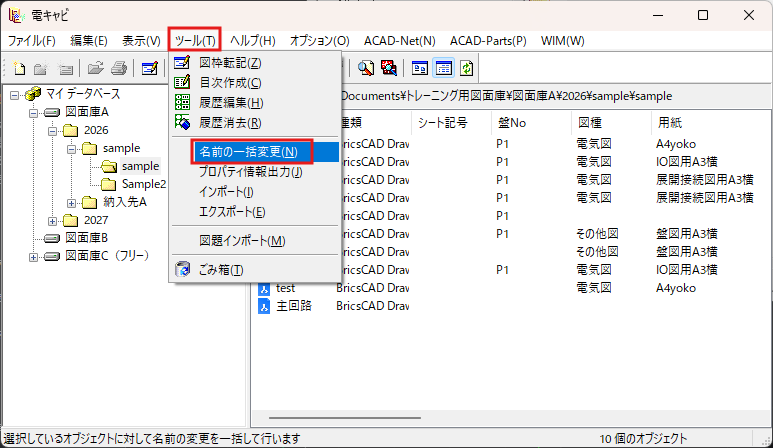

- 画面上部のメニューより[ツール]-[名前の一括変更]をクリックします。

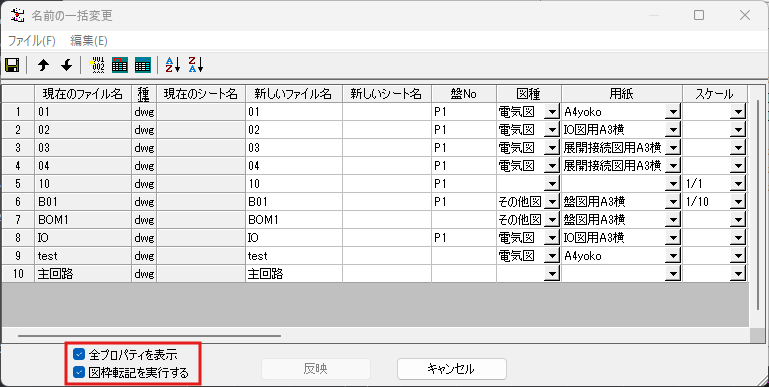

- 「名前の一括変更」ダイアログにて、[□全プロパティを表示]および[□図枠転記を実行する]にチェックを付けます。
- 必要な項目の値を変更します。（同一項目でも、ファイルごとに異なる値を設定できます。）

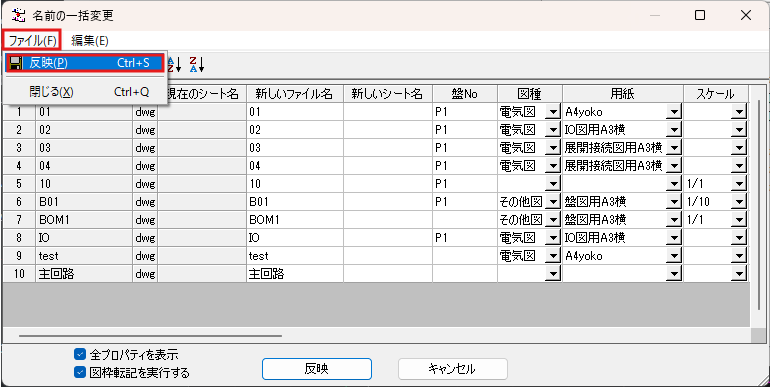

- メニューより、[ファイル]-[反映]をクリックし、図枠転記を実行します。
- 確認のダイアログが表示されたら、[はい]をクリックします。
- 図枠転記が終了するとダイアログが表示されますので、[OK]をクリックして終了します。
