穴コンポーネントを配置したがソリッドに穴が開かない

穴コンポーネントなど、挿入先のソリッド形状からコンポーネント形状を差し引いて穴形状を表現させる場合に、ソリッドと重なっていても穴が開かないことがあります。

この場合、コンポーネントと該当のソリッドのリンクが切れている状態となっています。

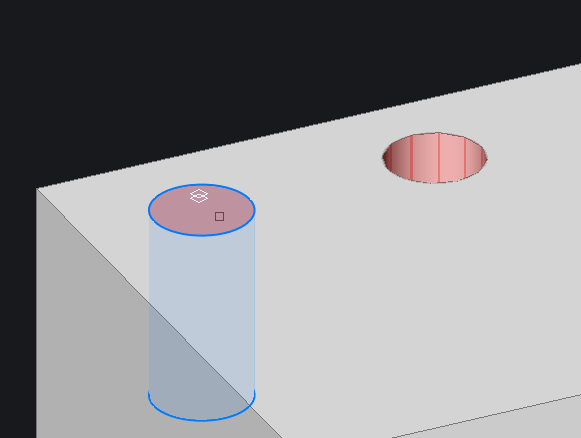

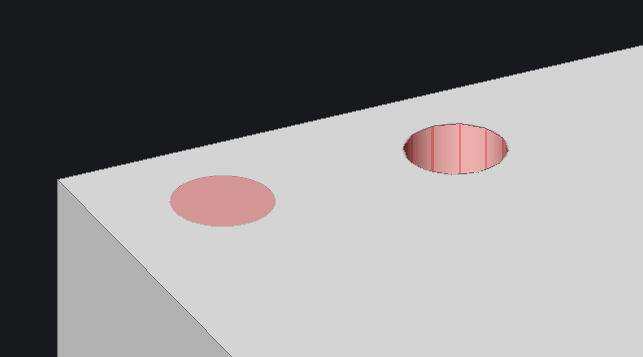

例：左側は白色のソリッドとリンクされていない穴コンポーネント(右側はリンクされた状態で、ソリッド形状が穴コンポーネントで差し引かれています。)

穴を開けるには、コンポーネントとソリッドのリンクを取り直す必要があります。

操作

メニューの[メカニカル]-[アセンブリ]-[メカニカルブロックをリンク(または、コンポーネントをリンク)]を選択します。
[メカニカル[メニューが無い場合は、コマンドラインに BMLINK と入力しEnterを押します。
ソリッドとリンクを取るコンポーネントを選択し、Enterを押します。

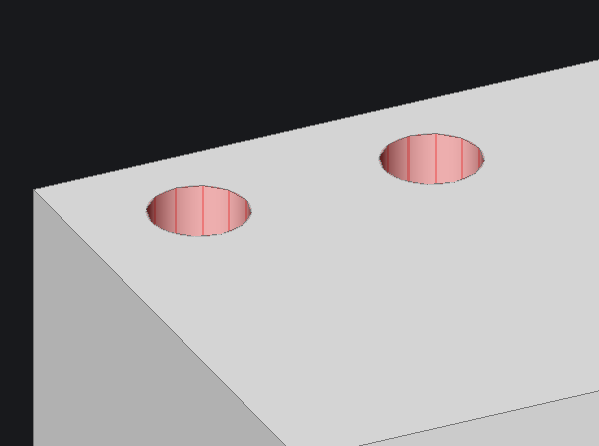

既にその場所にソリッドがあれば、そのソリッドとリンクを取り、穴形状が表示されます。
