BricsCADの計算式入力

1. 整数同士の割り算式は、コマンド上で自動計算可能です。(例：「5/2」)
2. ただし、小数点を含む式や割り算以外の式は自動計算されません。(例：「1.2/2」や「5+2」)

   →しかし、【電卓パネル】を使用すれば、2.も計算可能です。
   以下で方法についてご紹介します。



操作手順

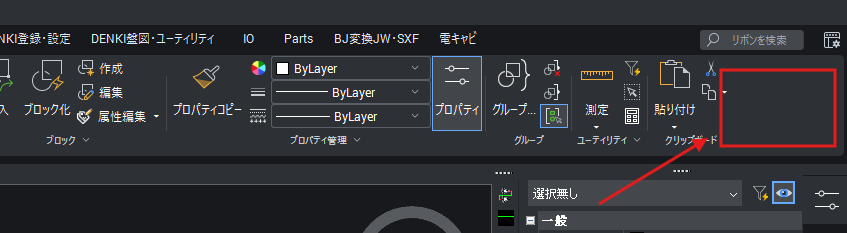

1. CAD画面右上の空きスペースで右クリックします。


2. [パネル]-[電卓]にチェックを入れます。

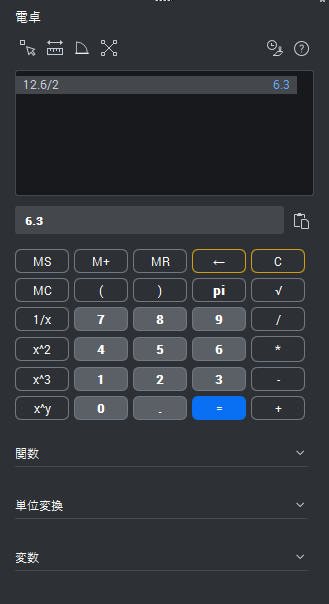

3. CAD画面上に電卓が表示されます。



4. 電卓で計算式を入力します。(今回は「12.6/2」と入力します。)
   ※計算式はキーボード入力も可能です。
5. [Enter]キーを押すと、電卓に計算結果が表示されます。
   ※この計算結果は後で使用するのでそのまま置いておきます。
6. 任意の作図コマンドを選択して実行します。(今回は「オフセット」」コマンドを選択します。)
7. 今回のオフセットコマンドの場合、オフセット数値を入力するように表示されます。

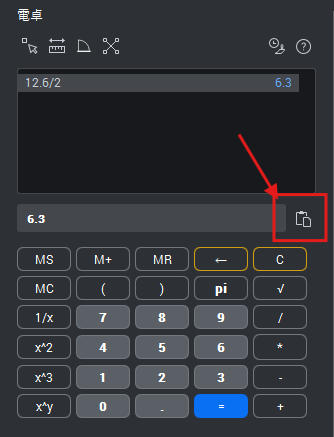

8. 電卓から、[コマンドラインに値を貼り付け]アイコンをクリックします。


9. 先ほど入力した計算式の結果がコマンドラインに反映されます。


10. [Enter]キーを押して数値を確定します。

11. あとは、通常のオフセットのコマンドラインと同様です。

    対象図形をクリックして選択状態にします。


12. オフセット方向を決めてクリックで確定します。
    計算式から、オフセット距離「6.3」の作図ができました。
