回路図のパターンを簡単に配置させたい
概要
パターンが決まっている回路図(シンボルや配線を作図した状態)をdwgファイルとしてシンボル庫下に保存します。
登録したパターンを入力コマンドで配置することができます。
パターン登録 (共通)
1.パターン登録しておきたい図形を全て選択します。(ページ全体でも可)

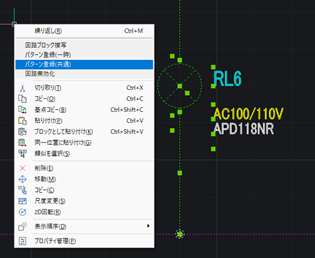

2.右クリックし、ショートカットメニューの[パターン登録(共通)]を選択します。
(または、メニューの[シンボル]-[パターン登録]-[共通」を選択します。)

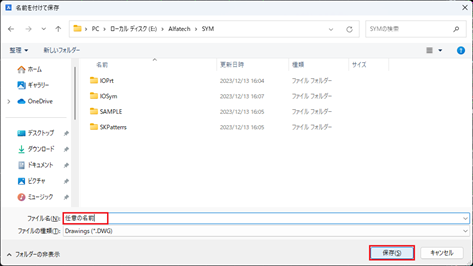

3. 「名前を付けて保存」ダイアログが起動し、シンボル庫パスが開きます。
4.任意の名前を入力し[保存]ボタンをクリックします。
5.コマンドラインに「挿入基点を指示<0,0>」と表示されます。
6.挿入基点をクリックしEnterキーを押すと登録が完了します。
パターン入力 (共通)
シンボル庫に保存されているパターンを呼び出し図面内に入力します。

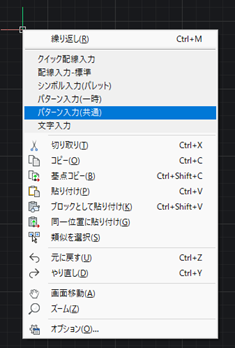

1.図面内で右クリックしショートカットメニューの[パターン入力(共通)」を選択します。
(または、メニューの[シンボル]-[パターン入力]-[共通」を選択します。)

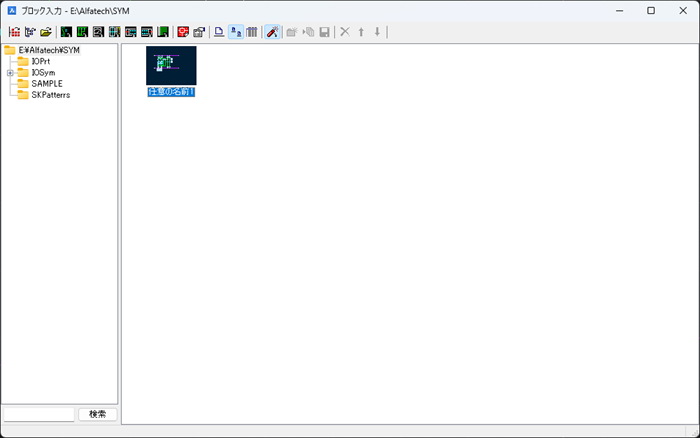

2.「ブロック入力」ダイアログが表示されます。
3. 保存したパターンをダブルクリックします。

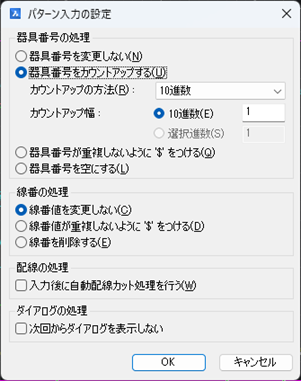

4.「パターン入力の設定」ダイアログが表示されます。
器具番号の処理、線番の処理を設定し[OK]します。
