シンボルとパターンの違いについて
概要
シンボルは１つのブロックを登録しますが、パターンは、よく使う回路図を登録しておくことができます。

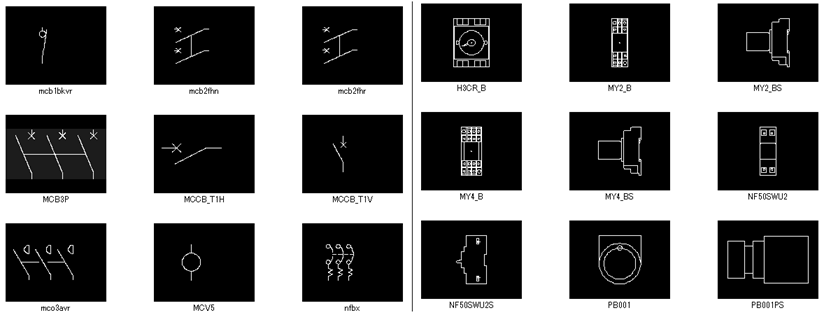

シンボルとは
シンボルは、形状(円や線分、文字等)や属性文字(器具番号等)で構成された1つのブロックです。
シンボル形状を表現する複数の図形を1つのdwgファイル(ブロック)として登録しておくことで、必要な
ブロックを図面上に何度でも呼び出して使用することができます。

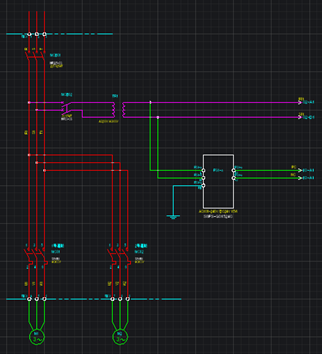

パターンとは
パターンとは配線 ・ シンボル(ブロック) ・ その他の形状などで構成された複合図です。
パターンが決まっている回路図(シンボルや配線を作図した状態)をdwgファイルとしてシンボル庫下に保存します。
登録しておくことで、パターンが決まっている回路図を図面上に何度でも呼び出して使用することができます。
