図枠に新しく図題を配置したい

図枠に新しく図題を配置したい

【概要】

図枠に新しく図題を配置する場合、図枠作成・編集より可能です。

【操作手順】

  1. メニューの[シンボル]-[図枠作成・編集]を選択します。

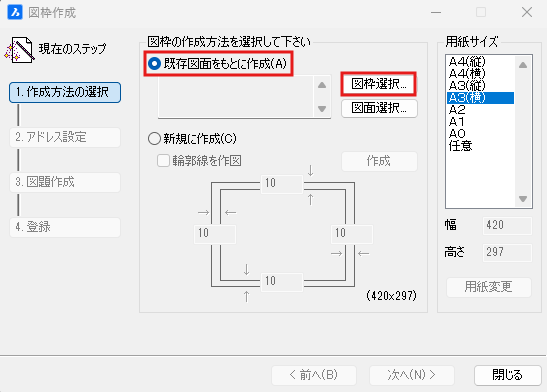

  2. 既存図面をもとに作成より[図枠選択]を選択します。

  3. 新たに図題を配置したい図枠を選択します。
  4. 「図枠作成」ダイアログより[3.図題作成]を選択します。
  5. [図題設定]を選択します。

  6. 「□すべての項目を表示する」　こちらへチェックを入れます。
    ※チェックが外れている項目は現在未使用です。

  7. 未使用のプロンプト（例：ページ項目○○）を、配置したい図題名（新規項目）に変更します。
    ※以下の項目に関しては初期設定のままが望ましいですが、
    変える必要がある場合は元のプロンプト名と内容が同一になるようにしてください。
    例）" スケール"を"尺度"に変更
    　　" ページ(ファイル名)"を" DWG名"に変更
    属性名
    プロンプト
    DIR
    ディレクトリ名
    PAGE
    		ページ（ファイル名）
    FILE3
    スケール
    ZSHEET
    シート番号
    ZSEIHIN
    盤No.
    また、日付を設定している属性(～YY,～MM,～DD)は、
    「年」「月」「日」に分けて図題情報を配置してください。
    ※電キャビからの日付入力機能で使用できるように分けられています。

  8. 属性名（例：□ ZITEM○○）にチェックを入れて[OK]を選択します。
    図題項目一覧に新しく表示されます。

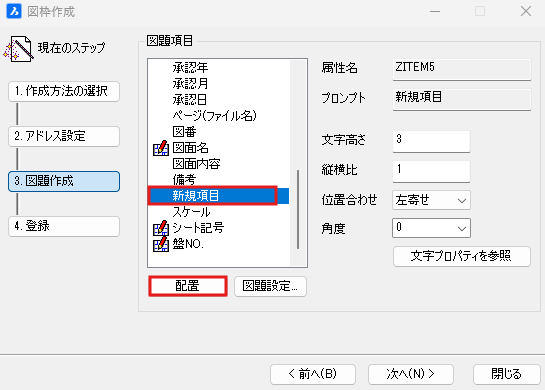

  9. 8で追加した新しい図題項目をクリックし[配置]を選択します。
    ※他の図題のサイズを確認する場合は[文字プロパティを参照]を選択します。

  10. 図面上に配置します。
  11. 「図枠作成」ダイアログより[4.登録]を開きます。
  12. 「図枠名」、「用紙名称」、「図種」を上書き、または別名で入力し、[登録]をクリックします。

【補足】

・図題の編集は環境設定からも行う事が出来ます。
　1.メニューの[電気編集]-[ACAD-DENKI 環境設定]を選択します。
　2.環境設定より左側項目を下記展開します。
　　[図枠]-[図題情報]

・電キャビをご使用の場合は、階層設定に登録させる必要がございます。
 新しい図題項目が電キャビに表示されません

・登録した図枠の図題項目を修正する場合、以下ナレッジをご参考ください。
登録した図枠の図題項目を修正したい(サイズ・位置・図題変更等)
