展開表データ作成で「選択されたシンボルとリレー属性が適合しません。」エラーが表示される場合
展開表データ作成の実行時「選択されたシンボルとリレー属性が適合しません。」メッセージが表示される場合の対応についてご案内します。
この場合、下記の可能性がございます。

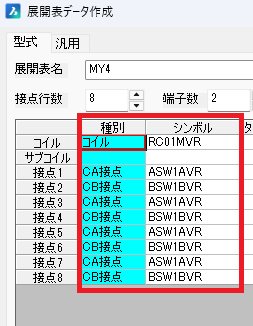

- 割り当てているシンボルのリレー種別と展開表データ作成の種別が一致していない。
【対策】正しい種別のシンボルに割り当てを変更します。あるいは、現在割り当てているシンボルのリレー種別の確認または変更を行います。 - 割り当てているシンボル図面ファイルがいずれかの端末で開かれている。
【対策】
シンボル登録後に図面ファイルを閉じていないなど可能性があります。開いているシンボル図面を閉じてから再度展開表データ作成を行います。
現在の端末でシンボル図面を開いていない場合は、別端末でシンボル図面を開いていないか確認します。
シンボルのリレー種別の確認・変更
- シンボルパレットから対象シンボルを右クリックし[図面を開いて修正]を選択します。

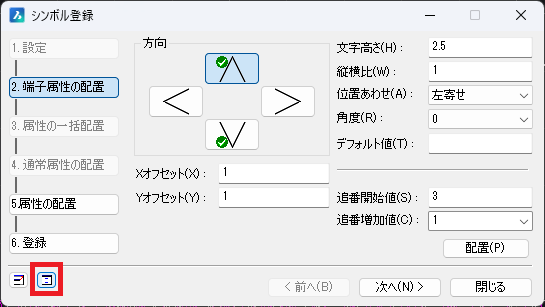

- 「シンボル登録」左下のアイコンから詳細設定モードに切り替えます。
- [1.設定]を選択します。

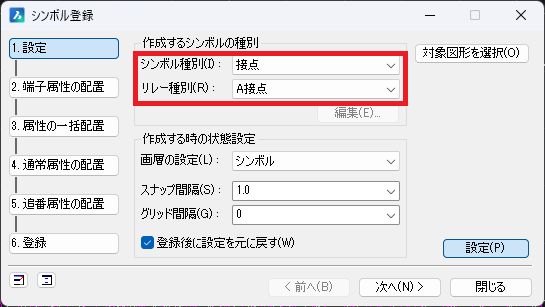

- シンボル種別およびリレー種別を確認または変更します。
- 設定を変更した場合は、シンボル登録を完了してシンボル図面を閉じます。
