【はじめてのACAD-DENKI】リレーコメントを一括入力する

「リレー処理」を実行して呼び合いが取れたシンボルに、コメントを一括入力する手順をご説明いたします。

1.メニューバーの[リレー]-[リレーコメント編集]を選択してください。

　

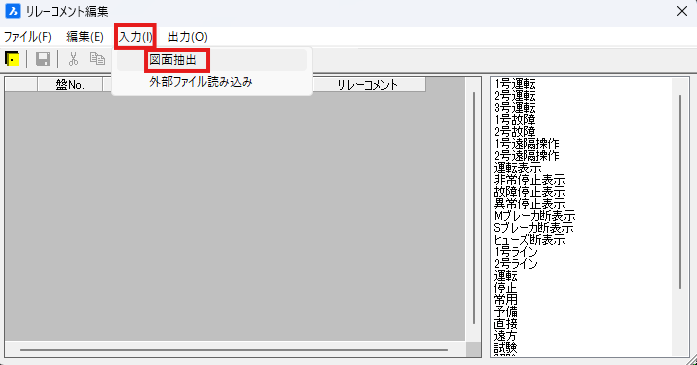

2.[入力]-[図面抽出]を選択してください。

　　　

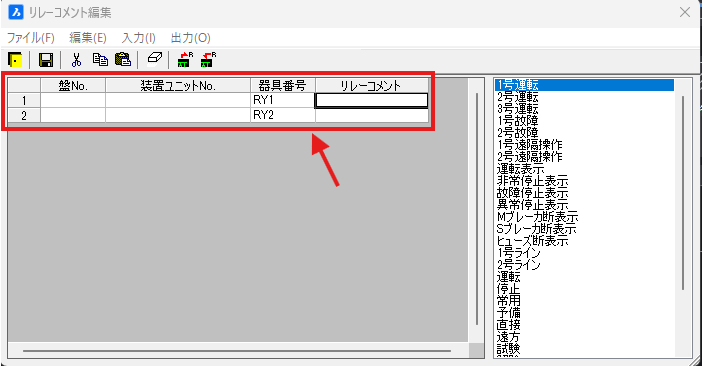

3.物件内のリレーが一覧表示されます。

　　　

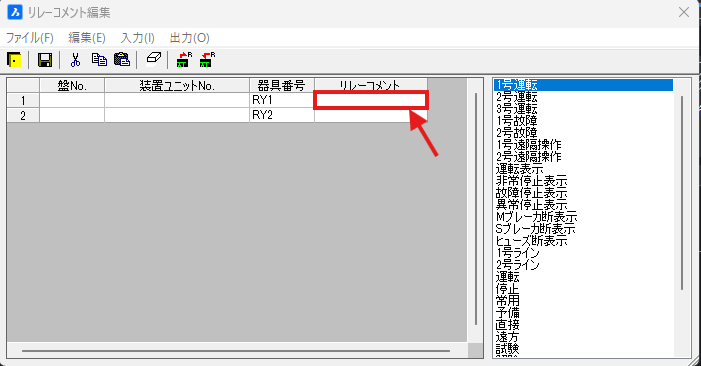

4.任意の「リレーコメント」列のセルを選択してください。

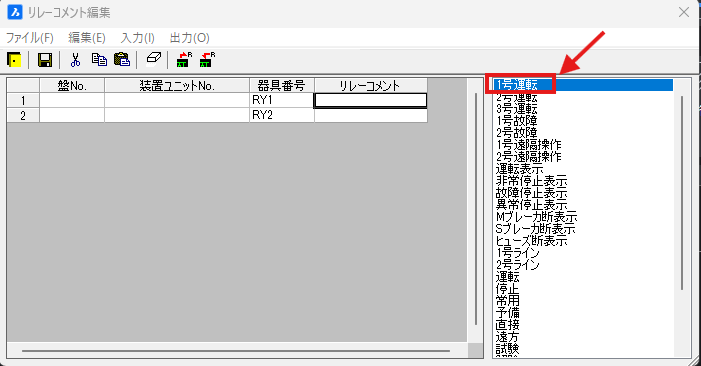

5.右側にある一覧から、入力したいコメントをダブルクリックしてください。

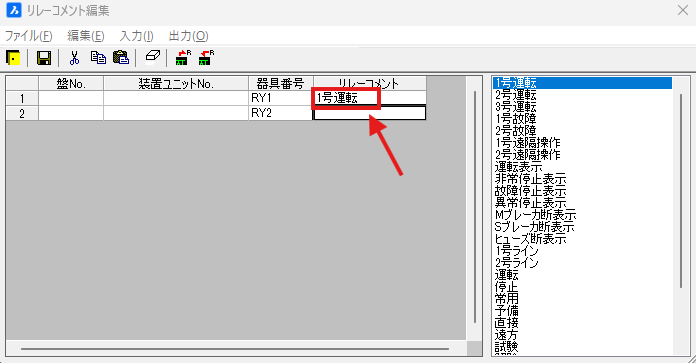

6.コメントがセルに反映されます。

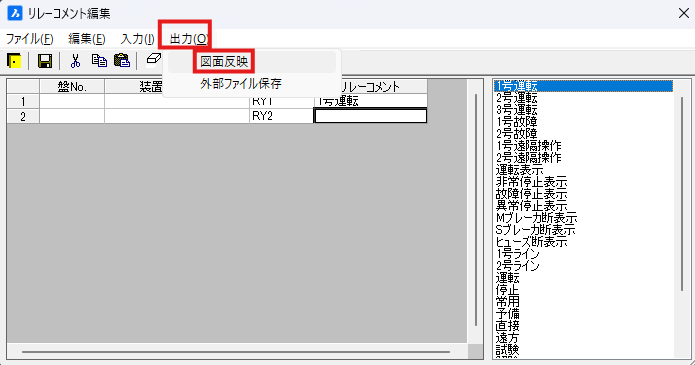

7.[出力]-[図面反映]を選択してください。

　

8.ダイアログが表示されるので、[はい]をクリックしてください。

9.[OK]をクリックしてください。

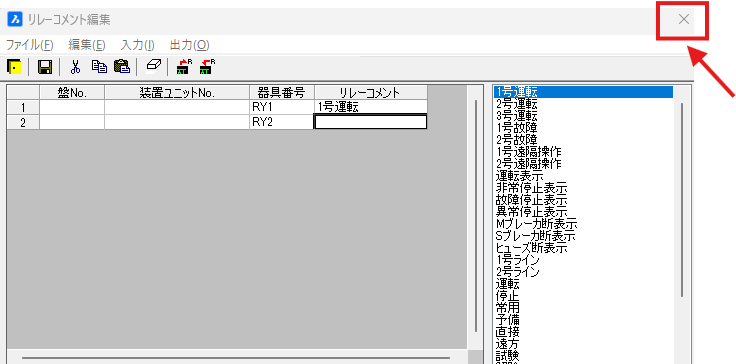

10.ダイアログの右上[×]ボタンをクリックしてダイアログを終了してください。

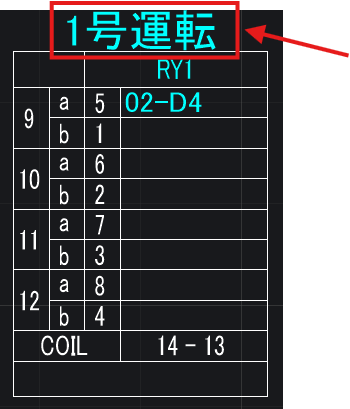

11.入力したコメントが、「接点シンボル」と「展開表」に一括反映されています。

　　　
