【はじめてのACAD-DENKI】展開表を新規作成する(型式ver.)
既存の型式をベースに編集し、新規で展開表を登録する手順についてご説明いたします。
1.[リレー]-[展開表データ作成]を選択してください。

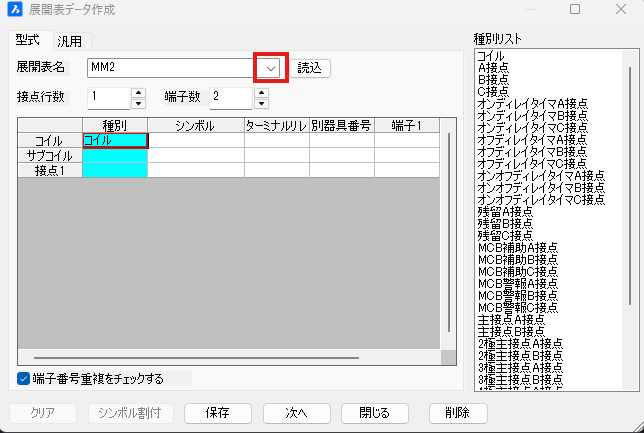

2.「展開表名」のプルダウンから任意の展開表を選択してください。(※今回は「MM2」を選択します)

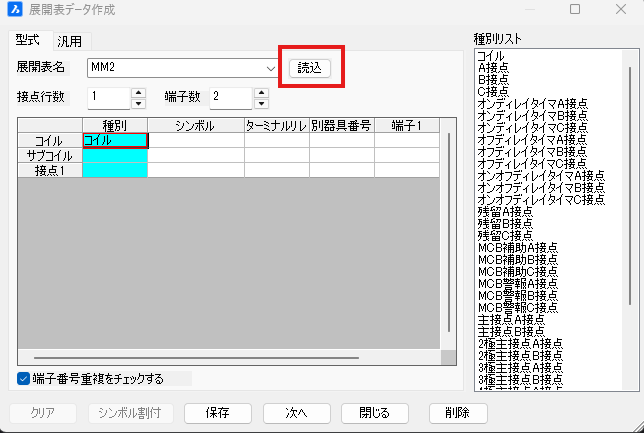

3.[読込]をクリックしてください。

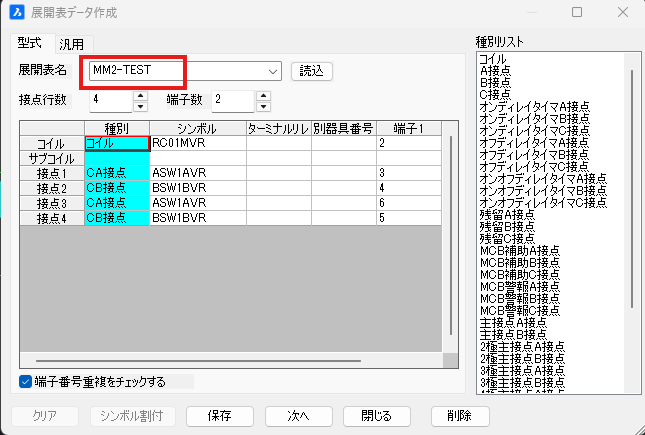

4.「展開表名」を変更します(※今回は「MM2-TEST」とします)
5.下記項目を参照の上、必要に応じて編集を実施してください。
・「種別」を変更したい→手順はこちら
・セル内の入力を削除したい→手順はこちら
・接点、端子の数を増やしたい/減らしたい→手順はこちら
・C接点の割付方法について→手順はこちら
・シンボルを入力/変更したい→手順はこちら

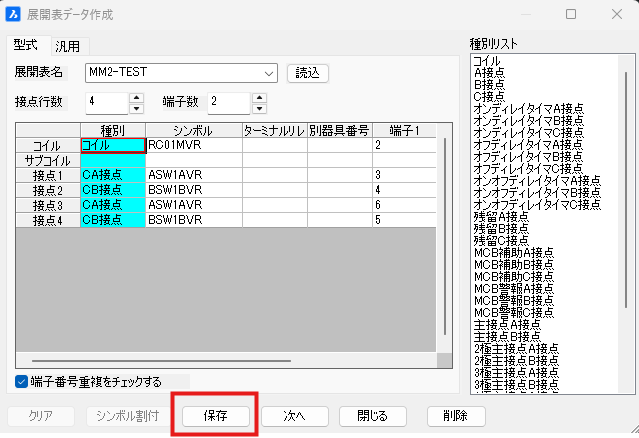

6.すべての編集が終わったら、[保存]をクリックしてください。
7.確認ダイアログが表示されるので[OK]をクリックしてください。

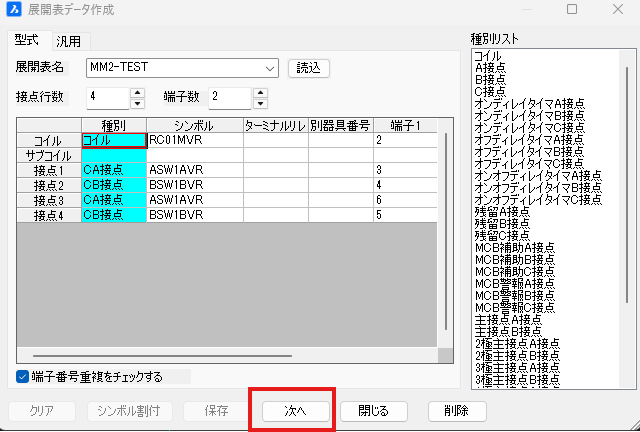

8.[次へ]をクリックしてください。
9.ダイアログが表示されるので、展開表の形状を選択してください。(※今回は「MM2」を選択します)
10.[次へ]をクリックしてください。

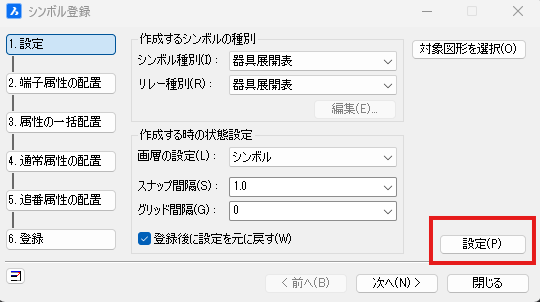

11.[設定]をクリックしてください。
12.すべての画層が表示されます。必要があればここで形状の変更などを実施してください。

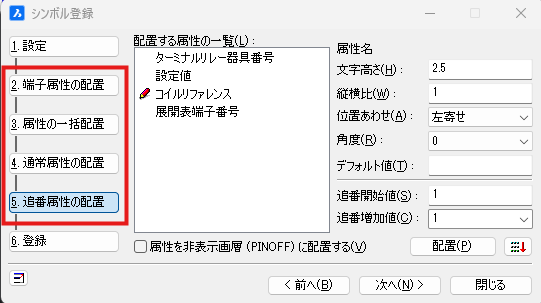

13.必要があれば属性の変更や追加を実施してください。

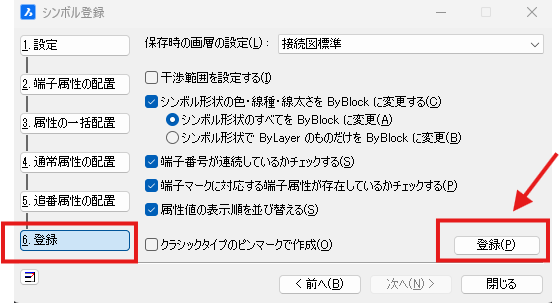

14.すべての編集が終わったら[登録]をクリックしてください。
15.「挿入基点」を決めて、クリックしてください。(※今回は上辺中央にします。)

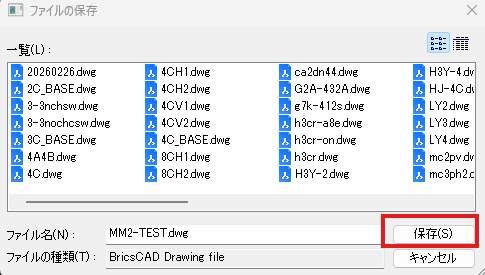

16.ダイアログが表示されるので、[保存]をクリックしてください。
17.確認のダイアログが表示されるので、[はい]をクリックしてください。展開表が新規登録されます。
