【はじめてのACAD-DENKI】配置した接点シンボル同士の端子番号を交換する

配置済み接点の、端子番号交換手順についてご説明いたします。

1.メニューバーの[リレー]-[リレーシンボル入力]を選択してください。　

2.下図赤枠内のアイコンをクリックしてください。

3.交換したい接点シンボルを図中からクリックしてください。

4.[OK]をクリックしてください。　　　

　

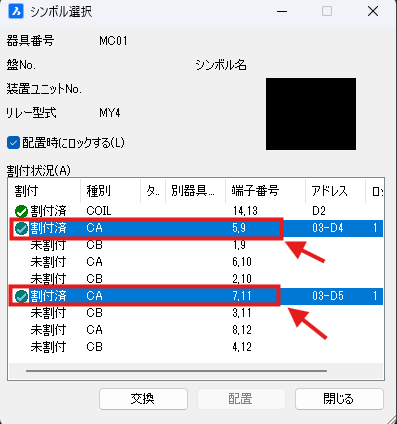

5.[Ctrl]ボタンを押しながら、交換したい同種の接点を2つ選択してください。(※同種の接点同士のみです。例:CAとCA→交換可能◎　CAとCB→交換不可×)

6.[交換]をクリックしてください。　　　　

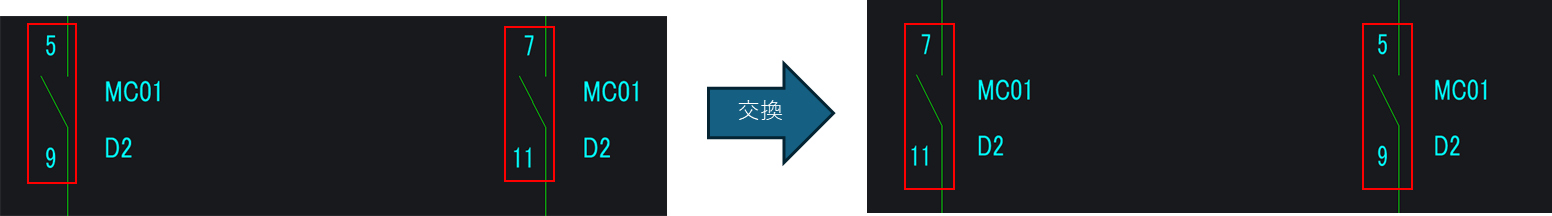

7.選択した端子番号が交換されます。　　　

　　　　
