【はじめてのACAD-DENKI】リレー処理のデータを外部へ出力したい

リレー処理データを、テキストファイルとして外部出力する手順についてご説明いたします。

1.[リレー]-[リファレンスリスト]を選択してください。　　　　　　

2.保存先フォルダを決め、ファイル名を入力してください。※保存形式はテキスト(.txt)のみです。

3.[保存]をクリックしてください。　　　　　　　　　　　　　　　　　　

4.処理完了のダイアログが表示されるので[OK]をクリックしてください。　　　

5.保存先フォルダにデータが出力されています。

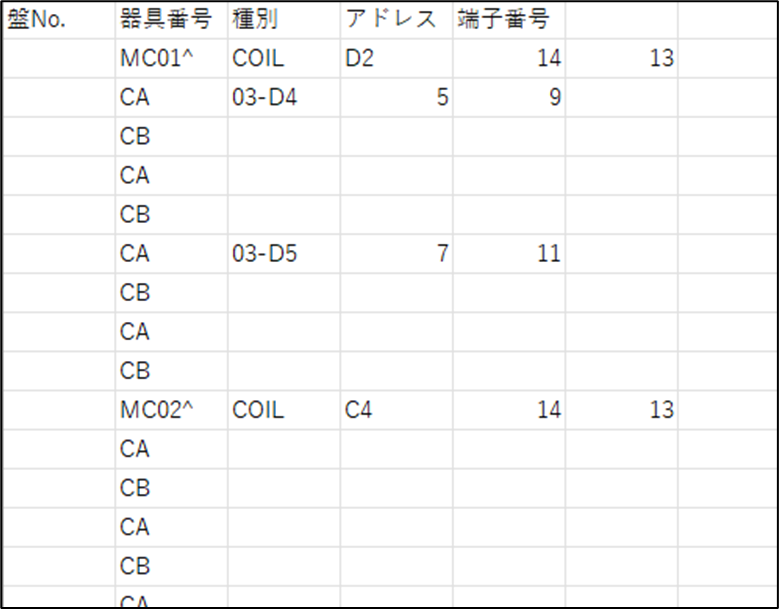

出力したテキストファイルは、テキストエディタや Microsoft Excel 等のアプリケーションで利用することができます。
