ACAD-KIKAI/V24以降で発生するクラッシュの回避策について

概要

BricsCADにおいて、何らかのBRXをロードしており、さらに高解像度モニターかつリボン表示の場合にフリーズが発生する不具合が見つかっており、2025年8月時点では修正されておりません。

ACAD-KIKAIではBRXを使用しているため、上記の条件に当てはまる端末でフリーズが発生する場合があります。

回避策①：リボンを非表示にする

最も簡単な回避策は RIBBONCLOSE でリボンを非表示にすることです。

手順

1. CADを起動します。

2. コマンドラインに RIBBONCLOSE と入力してEnterを押します。

3. リボンが非表示になったことを確認し、CADを再起動します。

4. 現象が改善するか確認します。


回避策②：回避用 on_start.lsp をロードする

リボンを使用される場合は、CAD起動時に一時的にリボンを非表示にし、brx をロードしてからリボンを再表示する方法で回避することができます。

起動時に上記内容を実行するため、on_start.lsp に下記の記述を追加してファイルサーチパスに追加してください。

例：ベースCADがV25の場合　 ※2・3行目のバージョン数部分の記述をベースCADに合わせてください。BX25IKDM.brx/BX25IKPC.brx

(command "ribbonclose")

(arxload "BX25IKDM.brx")

(arxload "BX25IKPC.brx")

(command "ribbon")

on_start.lsp をお使いでない場合は、CADを閉じた状態で添付のlsp をファイルサーチパスに存在するいずれかのフォルダにコピーしてください。

コピー先フォルダ例：C:\Program Files\Bricsys\BricsCAD V25 ja_JP\Support

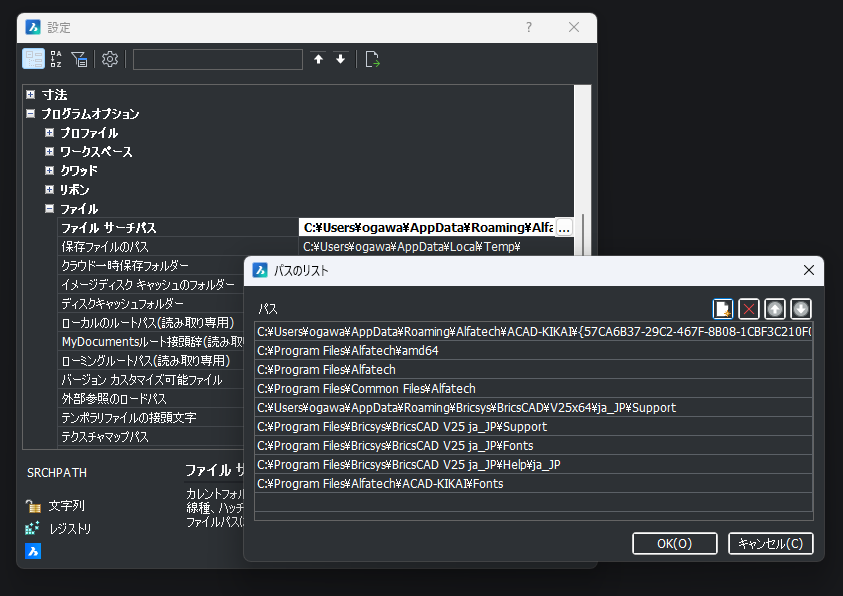

※ファイルサーチパスの確認方法：[設定]-[設定]より下記項目を展開し、[...]ボタンから確認
[プログラムオプション]-[ファイル]-[ファイルサーチパス]
