【はじめてのACAD-DENKI】第1章：リレーと展開表について
1-1.リレーについて

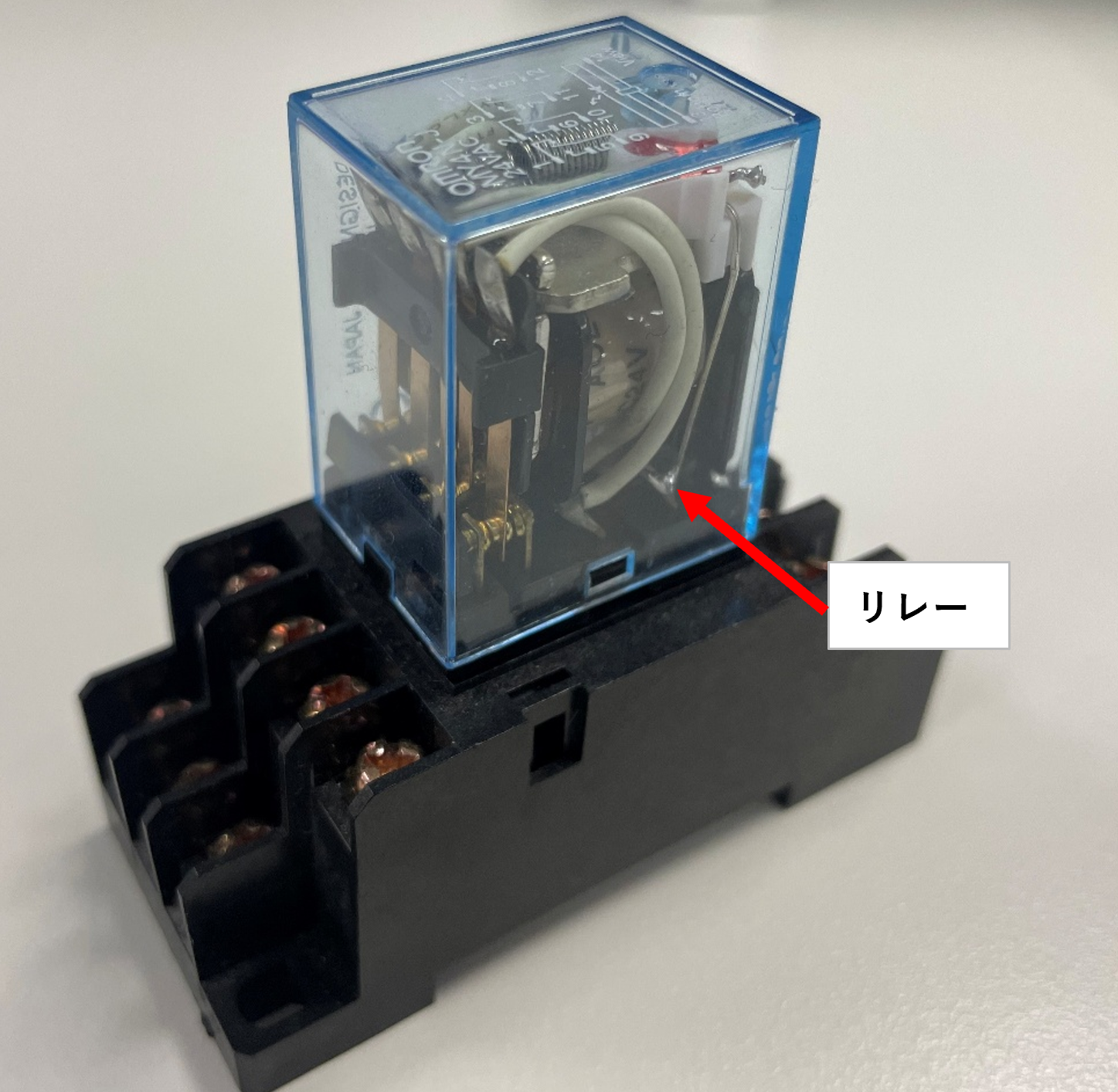

・リレーは、電気の流れを自動的に切り替える制御部品です。
・リレー内は主に「コイル」と「接点」の2つで構成されています。
1-1-2.電気回路図面におけるリレーの表現

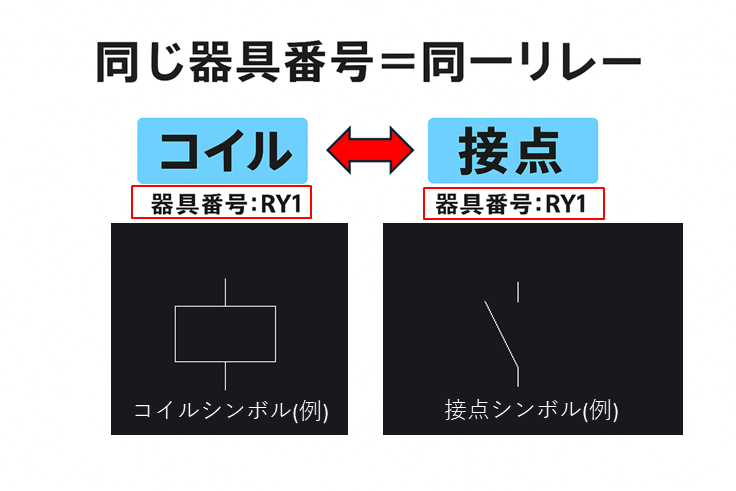

・回路図では視覚的に分かりやすくするため、「コイル」と「接点」は別の位置に離れて描かれます。
・同じ「器具番号」を設定することで、離れていても同一のリレーとして認識することができます。
1-2.展開表について

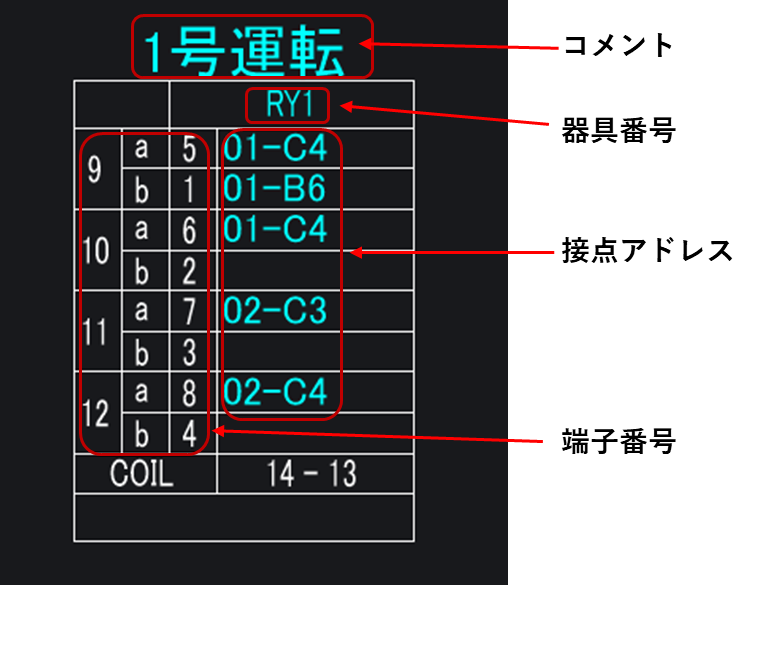

・「展開表」は、配置したシンボルの「アドレス」「端子番号」「コメント」など情報を一覧化した表の事です。
・どのコイルと接点が連動するのか、展開表を置くことで把握できます。
展開表で表示される主な内容- 「アドレス」…接点の場所
- 「端子番号」…配線作業を分かりやすくするための番号
- 「コメント」…リレーの使用用途などを示す
- 「器具番号」…器具の名称
1章まとめ
・回路図面上のリレーは、「コイル」と「接点」が離れた場所に描かれる
・離れていても、「同じ器具番号」＝「同一リレー」として認識できる
・「展開表」＝各リレーの情報一覧表
