【はじめてのACAD-DENKI】第2章：リレー処理とコメント入力
ACAD-DENKIの基本機能であるリレー処理とコメント入力についてそれぞれご説明いたします。
2-1.リレー処理について
「リレー処理」とは？

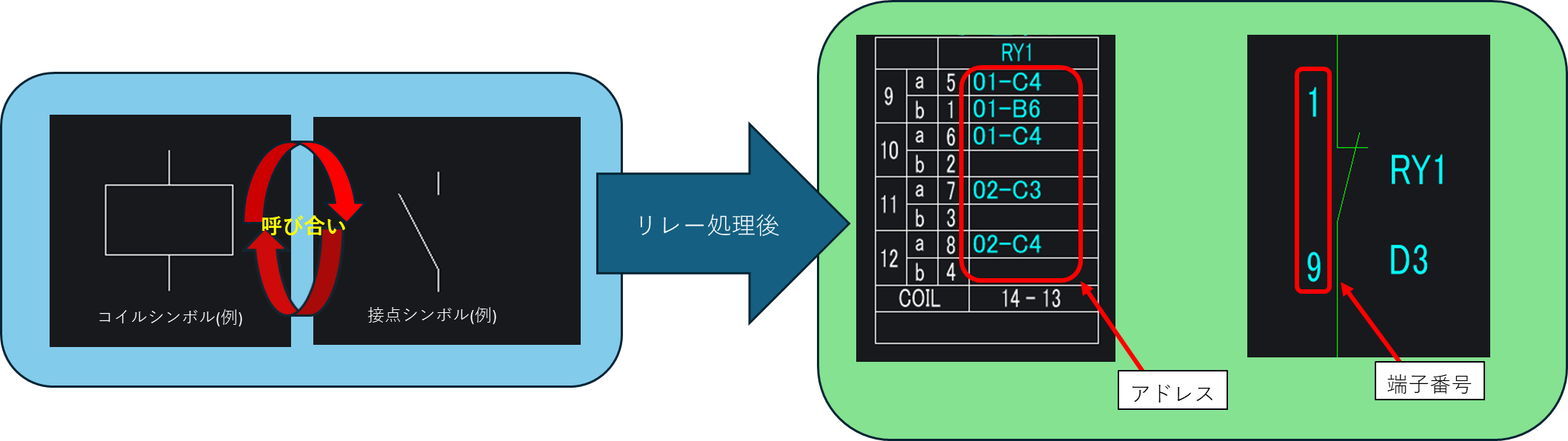

コイルと接点を紐づけて(＝呼び合い)必要な情報を展開表などへ自動反映する機能です。
「呼び合い」とは？
ACAD-DENKIでは、シンボル同士の「自動紐づけ処理」＝「呼び合い」と表現します。

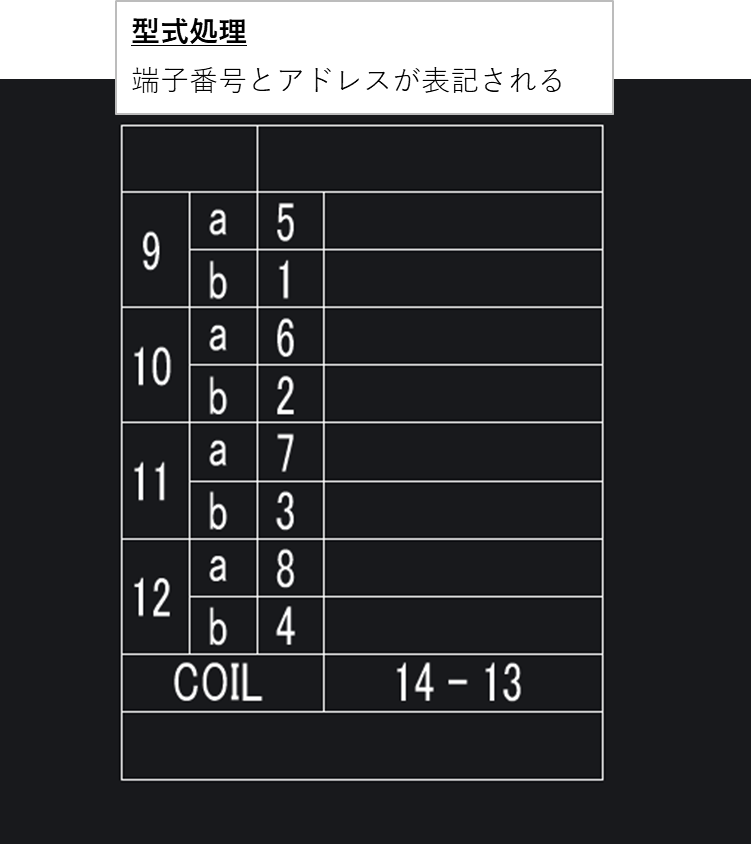

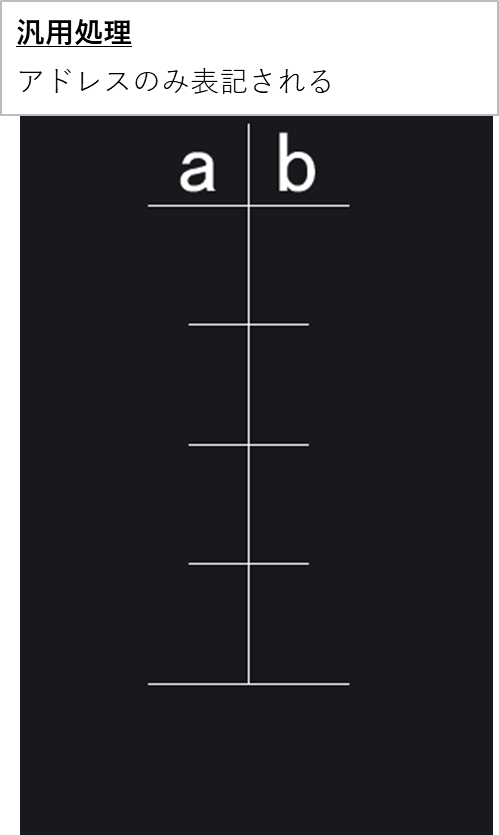

・リレー処理には「型式処理」と「汎用処理」の2種類があります。
・それぞれ取得内容が異なるので、予めどちらか1つを選択してください。→詳細手順はこちら
2-2.リレー処理の実行方法
ACAD-DENKI内のコマンドを使用した「リレー処理」の実行方法についてご説明いたします。
方法は2種類あり、【一括反映】と【個別反映】があります。ここでは分かりやすくするため、A・Bと名付けてご説明いたします。作業スタイルに合わせてご利用ください。
■方法A：【一括反映】
- コイルシンボル配置
- 接点シンボル配置
- 展開表を配置
- [リレー処理実行]コマンドを選択
■方法B：【個別反映】
- コイルシンボル配置
- 展開表を配置
- [リレーシンボル入力]コマンドを選択
- 個別で接点シンボルを配置していく

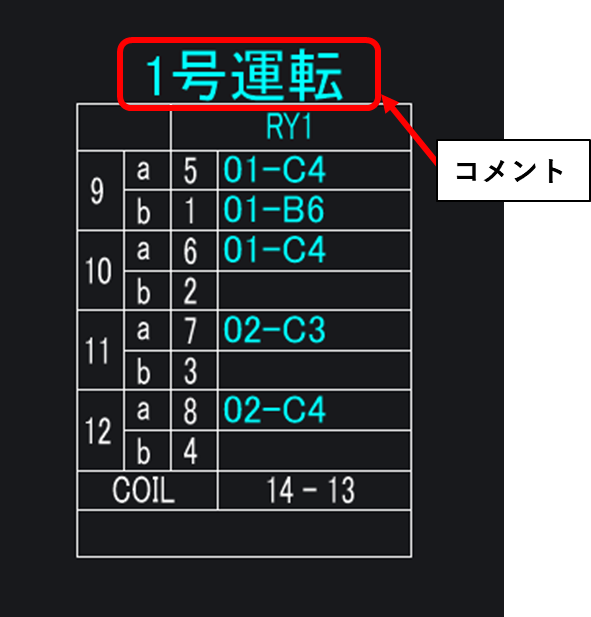

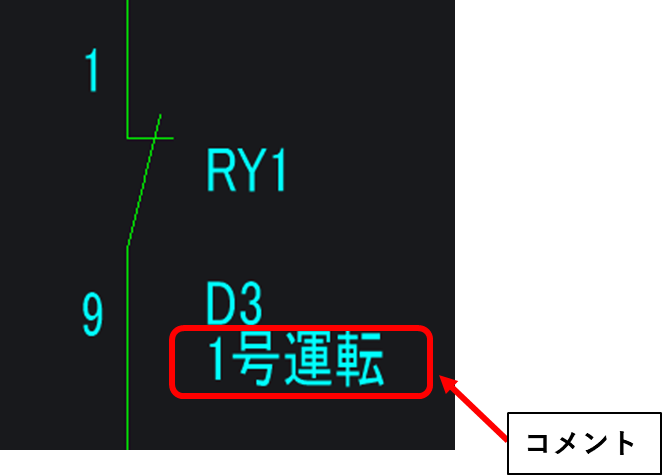

2-3.リレーコメントについて
2章まとめ
・「リレー処理」＝シンボル同士の「呼び合い」と「情報反映」を自動で行う機能
・リレー処理の実行方法は「一括反映」と「個別反映」の2種類
・リレー処理で呼び合ったシンボルは、「コメント」の一括入力が可能
