【はじめてのACAD-DENKI】リレー処理後、器具番号を変更したい

リレー処理後、呼び合いのとれたシンボルの器具番号を一括変更する事が可能です。

1.[リレー]-[リレー番号入力変更]を選択してください。　

2.器具番号を変更したいコイルシンボルをクリックしてください。　

　　　　　　

3.ダイアログが表示されるので、「器具番号」の欄を変更してください。

4.[OK]をクリックしてください。　　　

5.ダイアログが表示されるので、[すべて変更]or[コイルと展開表を変更]のどちらかを任意で選択してください。

(※今回は[すべて変更]を選択し、接点シンボルも変更対象にします。)

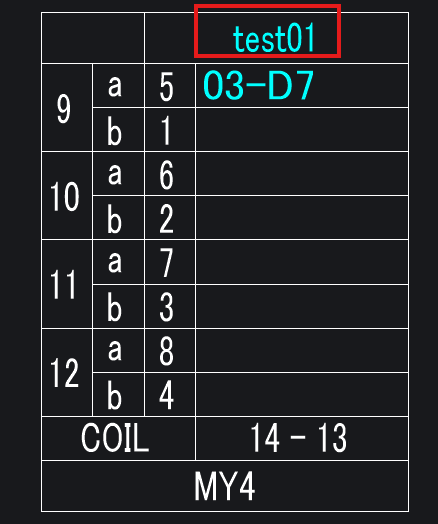

6.器具番号が一括変更されました。(「test」→「test01」に変更)

　　　　　　
