【はじめてのACAD-DENKI】リレー処理後、展開表の型式を変更したい

リレー処理後、展開表の型式を変更する手順についてご説明いたします。

1.[リレー]-[リレー番号入力変更]を選択してください。　

2.型式を変更したいコイルシンボルをクリックしてください。　

　　　　　　

3.「リレー型式」のプルダウンから任意の型式に変更してください。※型式を変更すると呼び合い情報がリセットされます。

4.[OK]をクリックしてください。　　　　　　　　　　　　

5.確認ダイアログが表示されるので[はい]を選択してください。

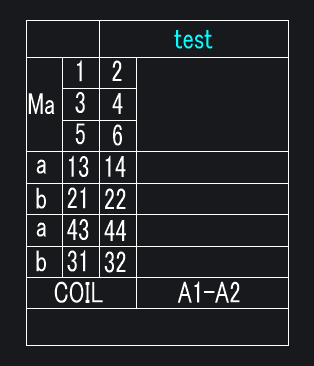

6.展開表の型式が変更されました。　　　　　　　　　　
