【はじめてのACAD-DENKI】展開表作成時、セルの入力文字を削除したい

展開表作成時、セルに入力した文字を削除する手順についてご説明いたします。

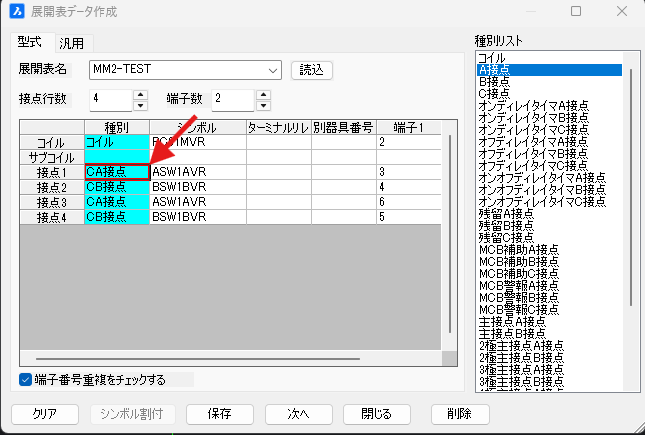

1.カーソルを該当セルに合わせてください。　　　　　　　　

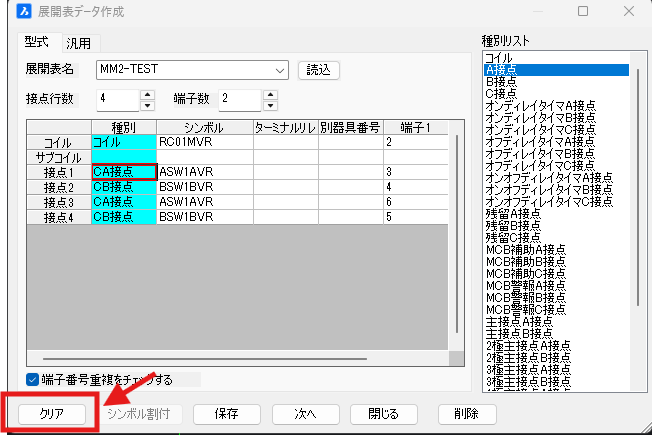

2.[クリア]をクリックしてください。選択セルの文字が削除されます。　　　　
