【はじめてのACAD-DENKI】展開表作成時、C接点の割付方法について

展開表作成時におけるC接点の割付手順についてご説明いたします。

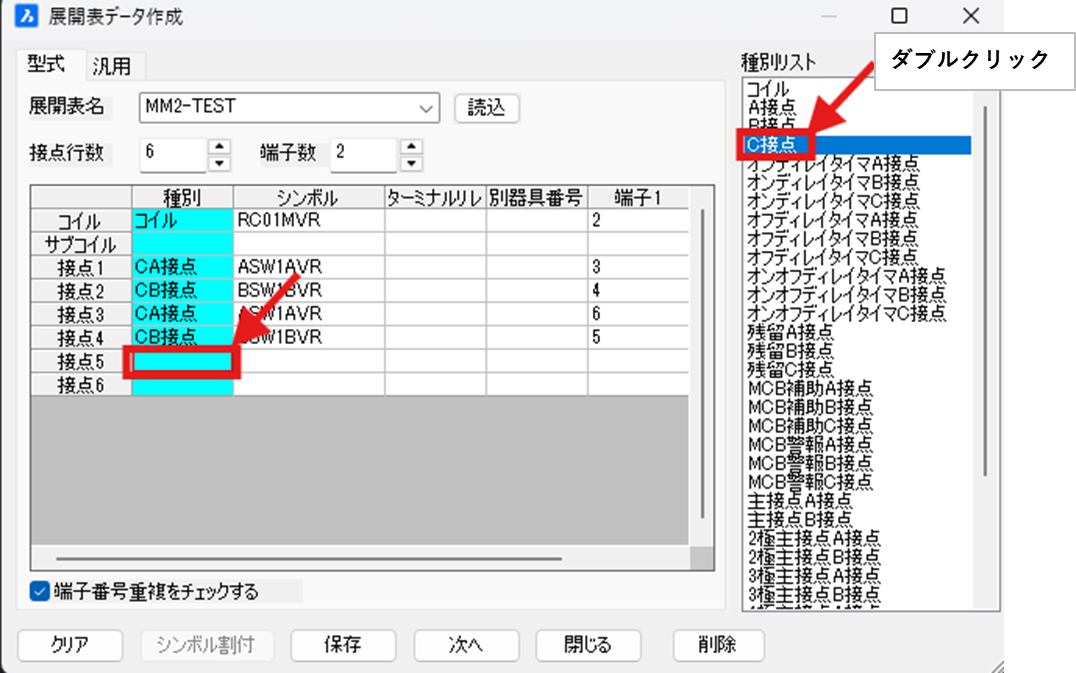

1.カーソルを該当セルに合わせて、「種別リスト」から「C接点」をダブルクリックしてください。　

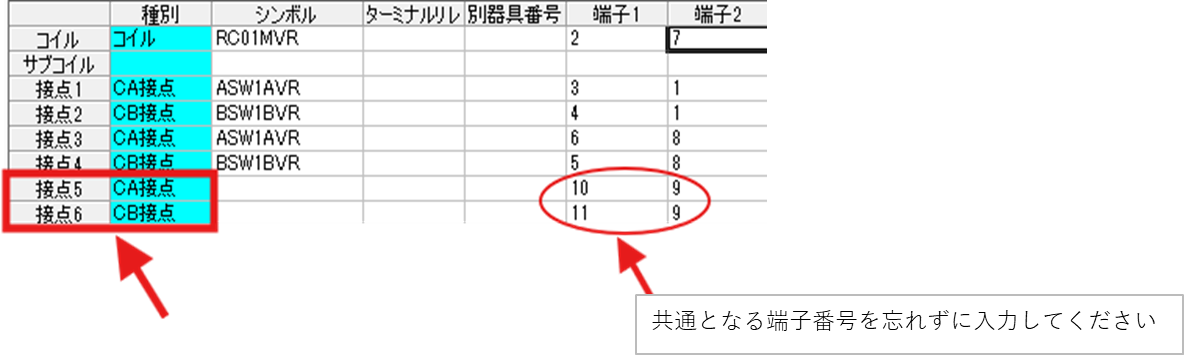

2.自動的に直下セルと合わせて「CA接点」「CB接点」が割り付けられます。対となる「端子1」か「端子2」には共通の端子番号を必ず入力してください。

　　　　　　
