【はじめてのACAD-DENKI】展開表作成時、シンボルの入力・変更をしたい

展開表作成時、シンボルの入力と変更手順についてご説明いたします。(※入力、変更ともに同様手順です。)

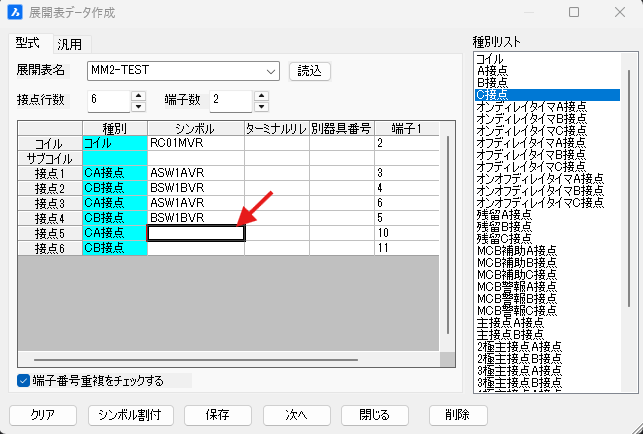

1.シンボル列の該当セルをダブルクリックしてください。　　　　

2.[シンボル割付]をクリックし、任意フォルダからシンボルを選択してください。

　　　
