【はじめてのACAD-DENKI】展開表作成時、「種別」を変更したい

展開表作成時、リレーシンボルの「種別」を変更する手順についてご説明いたします。

1.カーソルを「種別」列の該当セルに合わせてください。　　　　

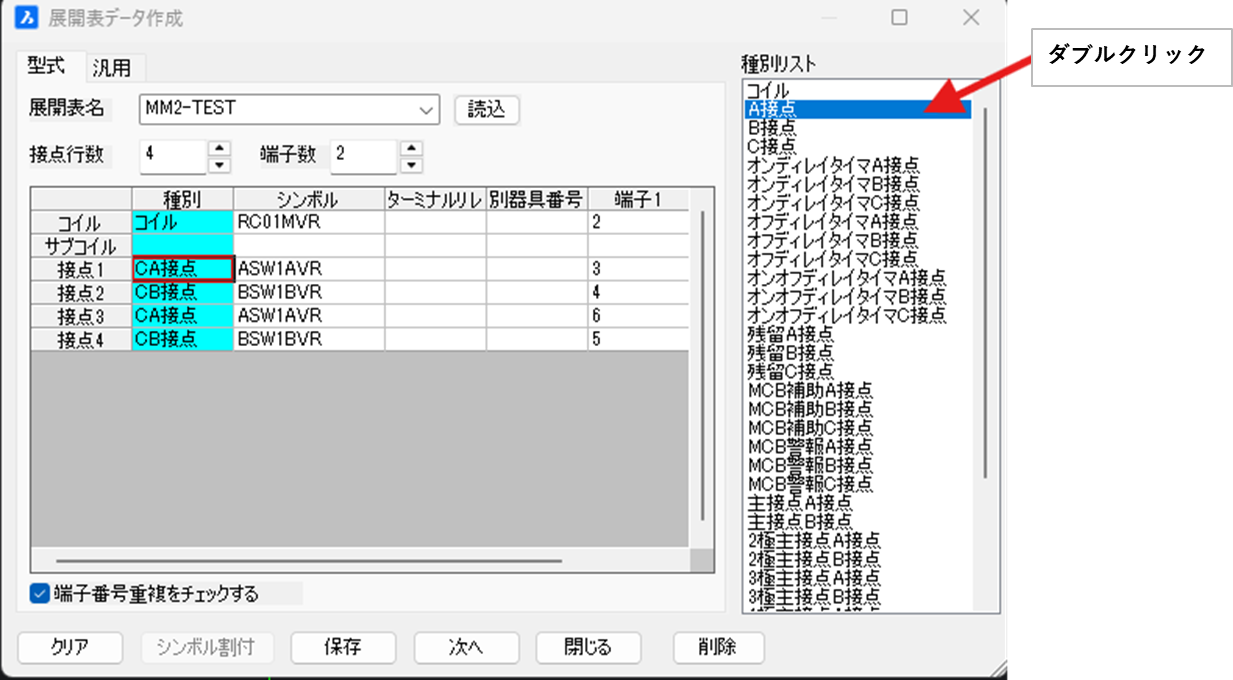

2.「種別リスト」から選択し、ダブルクリックすると変更できます。　　　　
